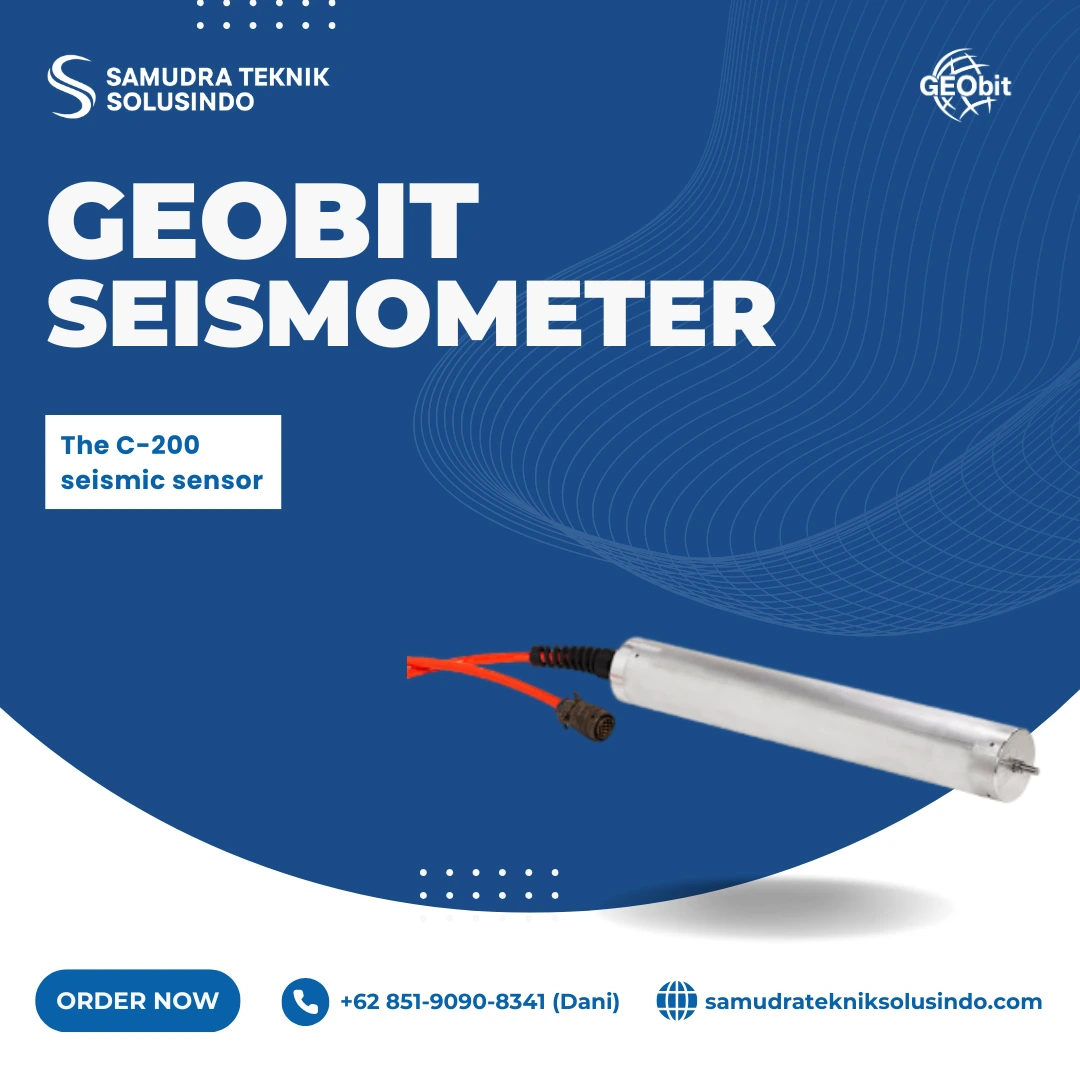

The C-200 seismic sensor
Jika anda tertarik untuk membeli alat The C-200 seismic sensor yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Deskripsi
GEOBIT The C-200 Seismic Sensor merupakan sensor seismik untuk pemantauan mikroseismik pada aplikasi fraktur hidraulik. Sensor menggunakan dua elemen geofon pada setiap sumbu untuk meningkatkan sensitivitas dan mengurangi pengaruh noise. Selain itu, konfigurasi tiga sumbu membantu merekam getaran seismik dari berbagai arah secara bersamaan. Karena itu, C-200 cocok untuk pemantauan kejadian mikroseismik pada reservoir dan lingkungan sumur bor.
C-200 mendukung dua pilihan elemen geofon, yaitu OMNI-2400 15 Hz dan ION SM6-UA10Hz. Selanjutnya, sensitivitas mencapai 104 V/m/sec dengan OMNI-2400 dan 157,8 V/m/sec menggunakan ION SM6-UA10Hz. Sensor memiliki resistansi kumparan 2400 Ω atau 3500 Ω sesuai elemen geofon. Selain itu, total resistansi mencapai 4800 Ω atau 7000 Ω. Nilai damping mencapai 0,57 untuk OMNI-2400 dan 0,284 untuk ION SM6-UA10Hz. Sensor menghasilkan keluaran sinyal kecepatan untuk perekaman data seismik.
C-200 menggunakan diameter kecil untuk mendukung pemasangan pada borehole dengan ukuran terbatas. Kemudian, konfigurasi dua geofon pada setiap sumbu membantu meningkatkan gain serta menekan tingkat noise sensor. Oleh karena itu, sensor cocok untuk merekam kejadian mikroseismik selama eksperimen hydraulic fracturing. C-200 dapat mendukung sistem pemantauan reservoir dan akuisisi data seismik. Sensor dapat terhubung dengan digitizer atau recorder yang sesuai untuk pengolahan data. Dengan demikian, C-200 mendukung pemantauan mikroseismik dengan sensitivitas tinggi dan noise rendah.
Fitur
- 3-axis, 4.5-240Hz seismic sensor
- High Sensitivity 184 V/m/sec.
- Velocity signal output.
- Minimum recording signal 2.6nm/sec.
- Damping 0.57
- Borehole Type, up to 100m (Shallow Borehole).
- Only 50mm diameter
- Elastic packer mounting.
- Ideal for Hydraulic Fracturing Recording (Tested)
- Operating temperature -40 to +200oC
- Matching with GEOThree & GEOSix digitizers / recorders
- Wide band 1sec / 1500V/m/s available
Spesifikasi
MODEL S200A (without electronics)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 6800 Ohms
-
Sensitivity: 176 V/m/s
-
Natural Frequency: 4.5Hz (10Hz, 14Hz, 28Hz, 35Hz under request)
-
Open circuit damping: 0.76
-
Cable length: More than 1km
-
Size: 460mm length, 60mm diameter
-
Weight (geophone enclosure): 3400g
MODEL S200B (with preamplifier)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 500 Ohms
-
Sensitivity: 1500 V/m/s
-
Natural Frequency: 4.5Hz (10Hz, 14Hz, 28Hz, 35Hz under request)
-
Power: 12Vdc, 41mA (0.49W)
-
Cable length: More than 1km
-
Size: 460mm length, 60mm diameter
-
Weight (geophone enclosure): 3400g
MODEL S200C (with signal conditioning electronics – bandwidth extended)
-
Number of channels: 3 channels, Vertical, North–South, East–West
-
Channel Resistance: 500 Ohms
-
Sensitivity: 1500 V/m/s
-
Natural Frequency: 1Hz (0.5Hz, 0.2Hz under request)
-
Power: 12Vdc, 43mA (0.49W)
-
Cable length: More than 1km
-
Size: 460mm length, 80mm diameter
-
Weight (geophone enclosure): 3400g
ALL MODELS – GENERAL CHARACTERISTICS
-
Mass lock, centering: Not required
-
Temperature range: -20 to +70°C
-
Humidity: 100%, IP68 enclosure, resin filled
-
Submersible: >1000 meters
