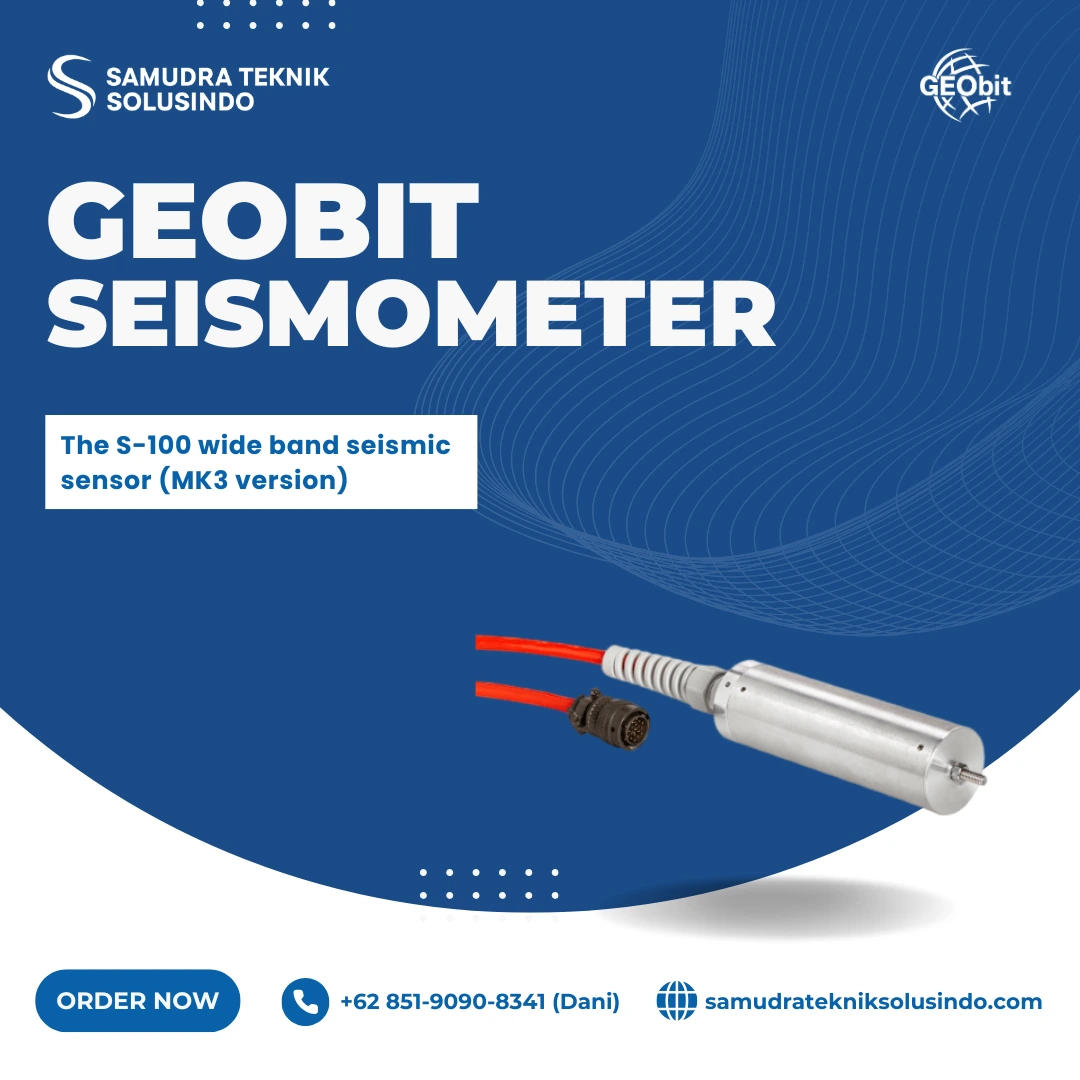

The S-100 wide band seismic sensor (MK3 version)
Jika anda tertarik untuk membeli alat The S-100 wide band seismic sensor (MK3 version) yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Whatsapp : +62 851‑9090‑8341 (Dani)
Email : sales.stsolusindo@gmail.com
Telp : +62 851‑9090‑8341 (Dani)
Deskripsi
S-100 MK3 (generasi ketiga) merupakan sensor seismik tiga komponen dengan keluaran kecepatan. Desain alat ini mengikuti prinsip keseimbangan gaya. Sensor menggunakan tiga elemen geofon sederhana dan memperluas bandwidth frekuensi dari 90Hz hingga 0,1Hz. Kabel standar antara casing sensor dan kotak elektronik sepanjang 20 meter, tetapi pengguna dapat memperpanjangnya hingga 150 meter.
Produsen menempatkan elemen penginderaan dalam casing 50 mm yang kedap air dan kokoh. Desain ini cocok untuk pemasangan ke dalam lubang bor dengan kebisingan rendah. Mereka mengorientasikan elemen sesuai prinsip 3-sumbu dan menandai arah Utara pada casing. Paket sensor permukaan juga tersedia untuk kebutuhan lain.
Rangkaian pengkondisi sinyal canggih sepenuhnya mengendalikan sensor ini. Sistem memasok arus ke geofon dan membuatnya bergetar terus-menerus pada berbagai frekuensi. Rangkaian ini terlindungi dari tegangan lebih, polaritas terbalik, dan induksi petir. Saat tidak aktif, sistem otomatis memasuki mode mati untuk menghemat daya.
Fitur
- 3-axis Wide Band Response (10sec-98Hz) seismic sensor
- Designed according the Force-Balance principle
- High Sensitivity 1500 V/m/sec, Ultra low power consumption.
- Borehole Type, 50mm diameter, elastic packer mounting.
- Typical 20m cable length, optional up to 150m
- Build-in Self test function.
Spesifikasi
GENERAL
Number of Channels: 3
Orientation: Triaxial (Vertical, North-South, East-West)
Geophone Resistance: 375 Ohm
Power:
+12VDC / 0.2W (9–18VDC)
-12VDC / 0.09W
Mounting: Tipe borehole atau tipe permukaan (BH/ST)
FORCE BALANCE ELECTRONICS
Sensitivity: 1500 V/m/sec (opsional sensitivitas berbeda tersedia berdasarkan permintaan)
Noise Level: Di bawah NLNM dalam rentang perekaman
Bandwidth: 10 detik hingga 98 Hz (atau 5s, 2s, 1s, 4.5Hz low cut)
Dynamic Range: >136 dB
PHYSICAL
Cable Length:
5 meter (S100_BH)
3 meter (S100_ST)
Size (Geophone Enclosure):
BH: 180 mm panjang × 50 mm diameter
ST: 120 mm tinggi × 130 mm diameter
Weight (Geophone Enclosure):
BH: 600 gram
ST: 1100 gram
ENVIRONMENT
Temperature Range: -20°C hingga +70°C
Humidity: 100%, enclosure IP67
Submersible:
1000 meter (BH)
0.5 meter (ST)
