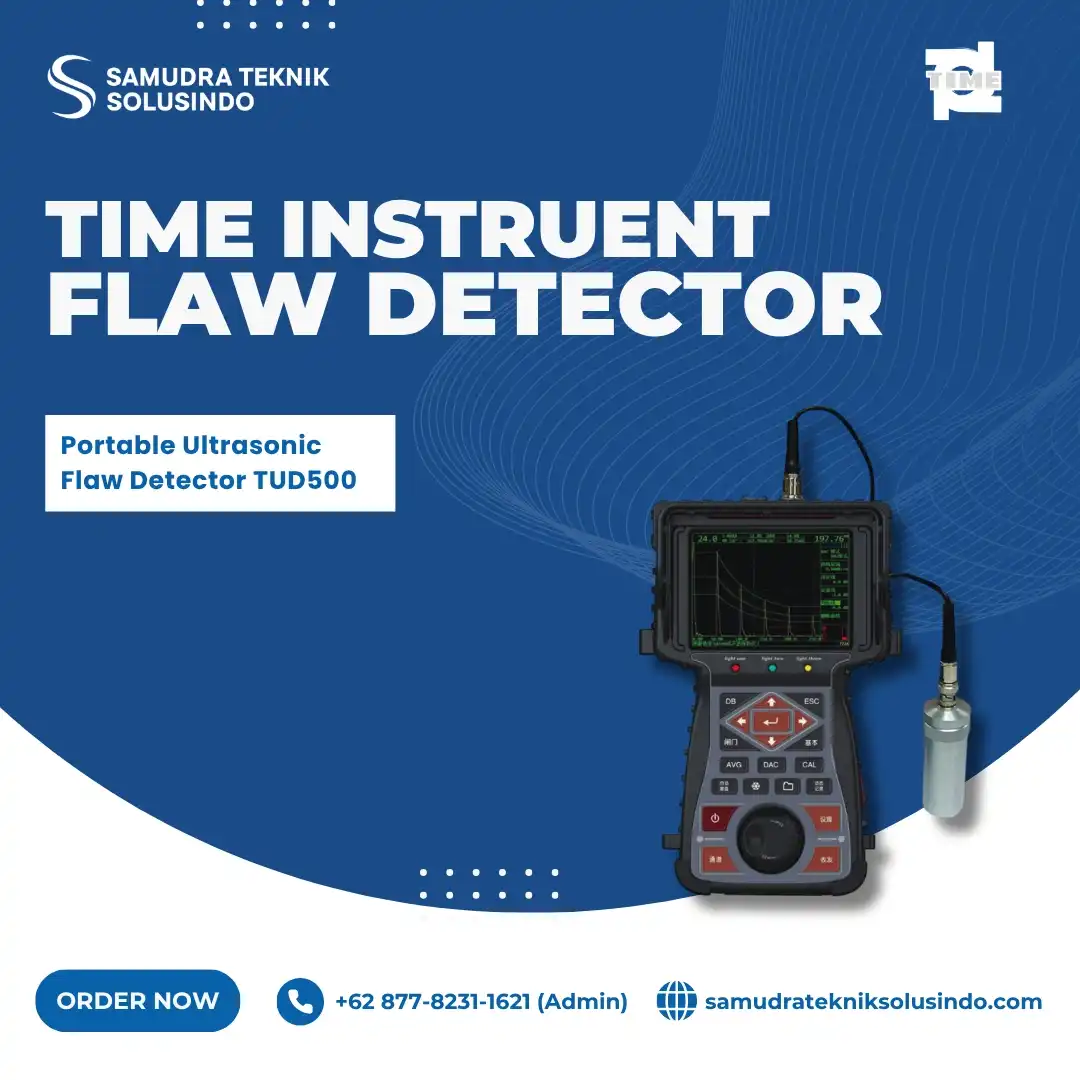

TIME Portable Ultrasonic Flaw Detector TUD500
Jika anda tertarik untuk membeli alat Portable Ultrasonic Flaw Detector TUD500 yang disediakan oleh PT Samudra Teknik Solusindo, silahkan hubungi kami melalui :
PT. Samudra Teknik Solusindo
Alamat: Jl. Pd. Kelapa Raya No.8D Blok E10, RT.9/RW.11, Pondok Kelapa, Durensawit, East Jakarta City, Jakarta 13450
Deskripsi
TIME Portable Ultrasonic Flaw Detector TUD500 merupakan detektor cacat ultrasonik digital portabel untuk inspeksi material. Alat ini menawarkan menu sederhana, fungsi deteksi lebih lengkap, dan pengoperasian lebih cepat. TUD500 mendeteksi serta menemukan berbagai cacat internal pada benda kerja secara cepat, nyaman, non-destruktif, dan akurat. Cacat tersebut mencakup pori, gelembung, inklusi, lipatan, retakan, kurang fusi, serta kurang penetrasi pada las material logam.
TUD500 menggunakan gerbang untuk mengunci gema yang akan diukur. Alat ini mengolah gema dalam gerbang dan menampilkan parameter secara real-time. Parameter tersebut mencakup jarak lintasan suara, jarak horizontal, jarak vertikal, tinggi gema, dB ekuivalen, dan ukuran ekuivalen. TUD500 menyediakan Gate A dan Gate B untuk kebutuhan pengukuran serta alarm. Pengguna dapat mengatur lebar, tinggi, posisi, dan logika alarm setiap gerbang sesuai kebutuhan inspeksi.
TUD500 juga mendukung deteksi cacat melingkar pada poros, silinder, pipa baja seamless, dan pipa las lurus. Alat ini cocok untuk penelitian ilmiah dan industri tenaga listrik. Pengguna juga dapat menerapkannya pada industri petrokimia, boiler, bejana tekan, dan struktur baja. Selain itu, TUD500 mendukung kebutuhan industri militer, dirgantara, transportasi kereta api, otomotif, dan mesin. TUD500 membantu pemeriksaan dan diagnosis cacat internal material. Alat ini mendukung pengujian material dan sambungan las tanpa merusak benda kerja.
Fitur
- Layar warna VGA 640 × 480 dengan refresh rate 60 Hz.
- Linearitas horizontal 0,1% dan vertikal 2%.
- High-performance square wave pulser dengan opsi tuning.
- Mendukung kurva DAC, AVG, dan DGS untuk evaluasi cacat.
- Mendukung pemindaian resolusi tinggi A-scan dan B-scan.
- Menampilkan positive half-wave, negative half-wave, full wave, dan RF.
- Automatic gain adjustment dan defect equivalent calculation.
- Peak memory dan echo envelope.
- Dua gate independen dengan fungsi pengukuran dan alarm.
- Pengukuran gate meliputi echo amplitude, beam path, depth, dan projection.
- Waveform freeze dalam mode full, peak, comparative, dan envelope.
- Memiliki 50 channel deteksi dengan parameter terpisah.
- Setiap channel mendukung kurva DAC.
- Tiga mode deteksi: single-probe, dual crystal probe, dan transmission.
- Automatic calibration.
- Penyimpanan hingga 1.000 waveform diagram.
- Koneksi USB untuk analisis dan pengelolaan data melalui komputer.
- Mendukung printer ink-jet EPSON.
- Menampilkan dan meninjau waveform secara real-time.
Aplikasi
- Inspeksi pori dan gelembung pada material logam.
- Deteksi inklusi dan lipatan material.
- Deteksi retakan internal.
- Pemeriksaan kurang fusi pada sambungan las.
- Pemeriksaan kurang penetrasi pada sambungan las.
- Deteksi cacat pada poros dan silinder.
- Pemeriksaan pipa baja seamless.
- Pemeriksaan pipa las jahitan lurus.
- Inspeksi struktur baja.
- Pemeriksaan boiler dan pressure vessel.
- Industri tenaga listrik dan petrokimia.
- Industri dirgantara dan transportasi kereta api.
- Industri otomotif dan mesin.
- Penelitian ilmiah dan inspeksi industri.
Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Scanning Range | 2,5–9.999 mm |
| Scanning Resolution | 0,1 mm (2,5–100 mm) / 1 mm (100–5.000 mm) |
| Gain Range | 0–110 dB |
| D-Delay | -20 hingga +3.400 µs |
| P-Delay | 0–750 µs |
| Sound Speed | 600–16.000 m/s |
| Bandwidth | 0,1–15 MHz |
| Vertical Linearity | ≤2% |
| Horizontal Linearity | ≤0,1% |
| Dynamic Range | 100 dB |
| Sensitivity | ≥62 dB |
| Test Mode | Pulse-echo, dual, through transmission |
| Pulser | Square pulse |
| Damping | 50 / 100 / 200 / 500 Ω |
| Reject | Linear, 0–80% full screen |
| Unit | Metric / inch |
| Interface | RS232 / USB |
| Power Input | 100–240 V, 50/60 Hz |
| Power Output | 9 V DC, 3–4 A |
| Battery | 2 × 3,7 V 5000 mAh |
| Charging Time | 8 jam |
| Operating Temperature | -10°C hingga 40°C |
| Humidity | 20–90% RH |
| Dimension | 300 × 180 × 57 mm |
| Weight | 2.000 g |
