Tension Load Test: Cara Mengetahui Kapasitas Tarik Pondasi secara Akurat

Pernahkah Anda membayangkan bagaimana struktur megah seperti jembatan gantung, dermaga pelabuhan, atau gedung pencakar langit tetap berdiri kokoh meski diterjang angin kencang dan guncangan gempa? Rahasianya terletak pada ketangguhan pondasi dalam menahan beban tekan maupun gaya tarik yang mencoba mencabutnya dari dalam tanah. Untuk memastikan keandalan struktur tersebut dari gaya angkat ke atas, para teknisi menggunakan teknik pengujian geoteknik yang bernama Tension Load Test.

Tanpa evaluasi ini, resiko kegagalan struktur akibat gaya guling atau angkat akan meningkat tajam dan membahayakan keselamatan publik. Pada artikel kali ini, kita akan membahas secara mendalam mengenai tension load test, mulai dari definisi, prinsip kerja, standar prosedur pelaksanaan, hingga analisis hasilnya untuk menjamin keandalan struktur bangunan Anda.

Apa Itu Tension Load Test?

Secara mendasar, tension load test adalah metode pengujian rekayasa geoteknik yang bertujuan untuk mengukur kapasitas dukung aksial tarik dari sebuah pondasi dalam, seperti tiang pancang (driven pile) atau tiang bor (bored pile).

Dalam standar rekayasa konstruksi, pengujian ini sering disebut juga sebagai axial tension static load test atau static tension load test. Berbeda dengan uji beban tekan (compression load test) yang menekan tiang ke dalam tanah, uji tarik ini justru memberikan gaya angkat ke atas secara bertahap untuk mensimulasikan beban tarik maksimum yang mungkin dialami pondasi selama masa layan bangunan.

Mengapa Beban Tarik Begitu Penting?

Dalam dunia konstruksi modern, pondasi tidak hanya bertugas menahan bobot mati bangunan di atasnya. Banyak struktur bangunan yang mengalami kombinasi gaya horizontal dan lateral yang menciptakan momen guling (overturning moment). Kondisi ini menyebabkan salah satu sisi pondasi menerima gaya dorong ke bawah, sementara sisi lainnya menerima gaya tarik ke atas.

Beberapa jenis struktur yang sangat bergantung pada kapasitas tarik pondasi meliputi:

• Jembatan dan Dinding Penahan Tanah: Menerima kombinasi beban angin, arus air, dan tekanan tanah lateral.
• Gedung Tinggi (High-Rise Building): Menahan beban angin kencang dan gaya seismik akibat gempa bumi.
• Bangunan Lepas Pantai (Offshore) dan Dermaga: Terpapar gelombang laut serta beban tambat kapal (mooring load).
• Menara Transmisi Listrik dan Turbin Angin: Menerima gaya guling yang sangat besar pada area tapak (footing).

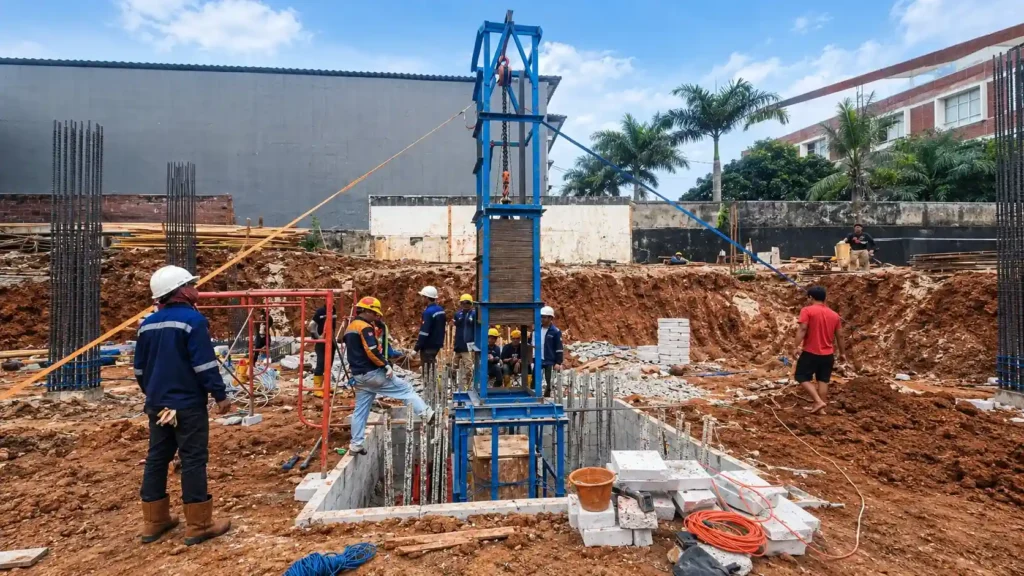

Prinsip Kerja dan Mekanisme Tension Pile Load Test

Mekanisme dasar dari tension pile load test berfokus pada transfer beban dari struktur tiang ke lapisan tanah di sekitarnya. Saat beban tarik diaplikasikan pada kepala tiang, gaya tersebut ditransfer ke sepanjang batang tiang melalui gesekan selimut (skin friction atau shaft resistance).

Komponen Utama Tahanan Tarik

Berbeda dengan pengujian beban tekan yang memperhitungkan tahanan ujung tiang (end bearing resistance), kapasitas tarik hanya mengandalkan dua faktor utama:

1. Tahanan Gesek Selimut: Interaksi gesekan antara permukaan luar tiang pancang dengan elemen tanah di sekelilingnya.
2. Berat Sendiri Tiang: Bobot efektif dari fisik tiang itu sendiri yang memberikan perlawanan alami terhadap gaya angkat ke atas.

Kapasitas tarik ultimat secara umum diperoleh dari penjumlahan antara total tahanan gesek selimut tanah dengan berat efektif tiang pancang. Melalui pengujian langsung di lapangan, para teknisi dapat memverifikasi apakah nilai tahanan gesek hasil perhitungan teoritis sudah sesuai dengan kondisi aktual di lokasi proyek.

Standar Acuan dan Prosedur Pelaksanaan

Pelaksanaan pengujian tarik pondasi tidak boleh dilakukan secara sembarangan. Di tingkat internasional, acuan baku yang paling banyak digunakan adalah ASTM D3689 (Standard Test Methods for Deep Foundations Under Static Axial Tension Load). Di Indonesia, standar ini disesuaikan dengan ketentuan Standar Nasional Indonesia (SNI) mengenai geoteknik dan persyaratan beton struktural.

Komponen dan Peralatan Pengujian

Untuk menjalankan uji axial tension static load test, dibutuhkan instalasi alat berat dan presisi tinggi yang terdiri dari:

• Dongkrak Hidrolik (Hydraulic Jack): Alat utama untuk memberikan gaya tarik pada tiang uji secara bertahap.
• Balok Reaksi (Reaction Beam): Balok baja berukuran besar yang berfungsi menyalurkan beban reaksi dari dongkrak ke tiang reaksi.
• Tiang Reaksi (Reaction Piles): Tiang pendukung di samping tiang uji yang bertugas menahan gaya tekan balik dari balok reaksi.
• LVDT / Dial Gauge: Sensor pengukur pergerakan (displacement) dengan tingkat ketelitian hingga 0,01 mm untuk mencatat pergeseran kepala tiang ke atas (uplift movement).
• Load Cell: Sensor elektronik yang terkalibrasi untuk mengukur besarnya beban tarik secara akurat.

Metode Pengujian: SML vs CRP

Dalam standar ASTM D3689, terdapat beberapa prosedur pembebanan yang dapat dipilih sesuai dengan kebutuhan evaluasi struktur:

Tahapan Prosedur Pengujian di Lapangan

Prosedur uji static tension load test dilakukan melalui urutan kerja yang sistematis demi menjamin validitas data. Berikut adalah tahapan pengujiannya:

1. Persiapan Kepala Tiang: Kepala tiang uji dibersihkan dan dipasangi jangkar baja atau rebar extension yang tersambung kuat ke dongkrak hidrolik.
2. Pemasangan Frame Reaksi: Balok reaksi dipasang mendatar di atas dongkrak dan dihubungkan ke tiang reaksi kiri dan kanan.
3. Pemasangan Instrumentasi: Sensor Dial Gauge dan Load Cell dipasang pada acuan pembanding independen (reference beam) yang bebas dari getaran area kerja.
4. Siklus Pembebanan: Beban diaplikasikan secara bertahap sesuai spesifikasi (misalnya kelipatan 25% dari beban desain). Setiap penambahan beban diikuti oleh pencatatan nilai pergerakan ke atas.
5. Pembacaan Waktu (Hold Time): Pada setiap tahapan beban, pencatatan dilakukan pada interval menit tertentu (1, 2, 4, 8, 15, 30 menit) hingga angka pada dial gauge stabil.
6. Pembongkaran Beban (Unloading): Setelah mencapai beban maksimum (biasanya 200% dari beban rencana atau hingga terjadi keruntuhan), beban diturunkan bertahap untuk mengukur permanent set (pergeseran permanen).

Analisis dan Interpretasi Hasil Pengujian

Data utama yang dihasilkan dari pengujian ini adalah grafik hubungan antara Beban Tarik (Load) dan Pergerakan ke Atas (Uplift Displacement).

Teknisi geoteknik mengolah kurva ini menggunakan beberapa metode interpretasi untuk menentukan kapasitas dukung izin (allowable load), di antaranya:

• Metode Davisson: Menentukan batas perpindahan maksimum berdasarkan sifat elastisitas tiang ditambah nilai konstanta tertentu.
• Metode Chin: Menggunakan pendekatan kurva hiperbolik untuk memprediksi nilai kapasitas ultimat jika tiang tidak dibebani hingga kondisi runtuh di lapangan.
• Batas Pergerakan Maksimum: Membatasi beban izin berdasarkan toleransi pergeseran struktur (sebagai contoh, pergerakan angkat maksimum dibatasi tidak boleh melebihi 6 mm atau 12 mm sesuai spesifikasi proyek).

Faktor keamanan (Safety Factor) yang diterapkan pada kapasitas tarik ultimat umumnya berkisar antara 2,0 hingga 3,0, tergantung pada tingkat ketidakpastian kondisi tanah dan variabilitas beban struktural.

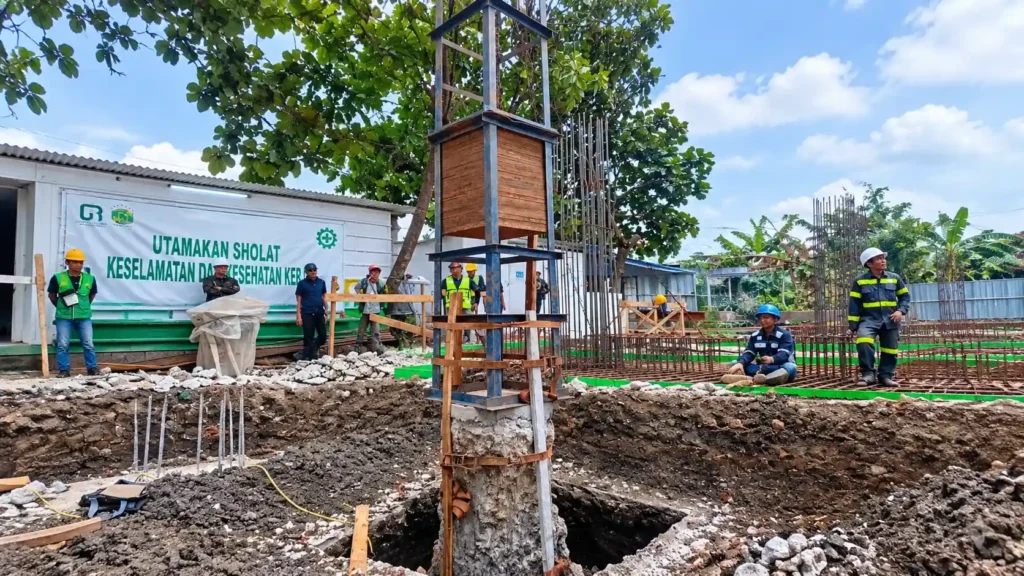

Faktor yang Mempengaruhi Kapasitas Tarik Pondasi

Hasil tension load test pada suatu proyek sangat bervariasi tergantung pada faktor-faktor lingkungan dan teknik berikut:

• Jenis dan Karakteristik Tanah: Tanah kohesif seperti lempung memberikan tahanan gesek jangka panjang melalui daya kohesi, sedangkan tanah non-kohesif seperti pasir lebih mengandalkan sudut geser dalam tanah dan tegangan efektif.
• Metode Pelaksanaan Pondasi: Tiang pancang sistem pemancangan (driven) cenderung memadatkan tanah di sekitarnya sehingga meningkatkan tegangan lateral. Sebaliknya, pada tiang bor (bored pile), penggunaan lumpur bor (bentonite) yang kurang bersih dapat menyisakan lapisan licin di dinding lubang yang menurunkan daya cengkeram gesekan.
• Kekasaran Permukaan Tiang: Material tiang beton bertulang memiliki koefisien gesek dinding yang berbeda dibandingkan dengan tiang pipa baja atau tiang kayu.
• Fluktuasi Muka Air Tanah: Kenaikan muka air tanah akan mengurangi tegangan efektif tanah, yang secara langsung memperkecil daya dukung gesek selimutnya.

Pentingnya Pengujian untuk Keselamatan Struktur Jangka Panjang

Mengabaikan tension load test dalam perencanaan proyek bertingkat atau berbeban dinamis tinggi dapat berakibat fatal. Kegagalan pondasi akibat gaya tarik dapat terjadi secara tiba-tiba tanpa peringatan awal yang terlihat di permukaan (sudden pull-out failure).

Penerapan tension pile load test memberikan manfaat langsung bagi keberlanjutan proyek:

1. Optimasi Desain: Mencegah over-design (pemborosan panjang tiang) maupun under-design (resiko struktur roboh).
2. Kepatuhan Regulasi: Memenuhi standar keselamatan ketat yang disyaratkan oleh dinas pekerjaan umum dan otoritas bangunan setempat.
3. Mitigasi Resiko Keuangan: Mengurangi potensi klaim kegagalan konstruksi dan biaya perbaikan (rectification cost) yang mahal di masa depan.

Solusi Pengujian Pondasi Profesional

PT Samudra Teknik Solusindo menyediakan layanan komprehensif uji pondasi (Pile Test) untuk menguji kekuatan pondasi tiang pancang maupun tiang bor. Dengan peralatan modern yang mematuhi standar internasional dan tim teknisi geoteknik bersertifikat, kami siap membantu proyek konstruksi Anda berjalan aman, efisien, dan memenuhi seluruh kriteria kelayakan teknis.

FAQ: Seputar Metode Tension Load Test

Kesimpulan

Pengujian tension load test merupakan tahapan penting dalam rekayasa geoteknik untuk mengukur dan memverifikasi kapasitas tarik aktual sebuah pondasi. Lewat pemahaman yang tepat mengenai prinsip kerja, metode pembebanan, hingga analisis kurva beban-pergerakan, resiko keruntuhan struktur akibat gaya angkat dapat diminimalkan.
