Apa yang Diukur dalam Compression Load Test pada Pondasi Tiang?

Pondasi tiang merupakan bagian penting dalam konstruksi bangunan skala besar, mulai dari gedung bertingkat, jembatan, hingga fasilitas industri. Untuk memastikan tiang mampu menopang beban struktur di atasnya tanpa resiko kegagalan atau penurunan ekstrim, pengujian lapangan secara langsung mutlak diperlukan. Di sinilah Compression Load Test memegang peranan utama.

Secara umum, Compression Load Test adalah metode pengujian fisik yang dilakukan untuk mengukur respons mekanis pondasi tiang terhadap pembebanan tekan aksial. Pengujian ini tidak hanya memberikan angka kapasitas daya dukung semata, tetapi juga memetakan perilaku tanah dan interaksinya dengan tiang secara mendalam.

Memahami Esensi Compression Load Test

Sebelum membahas parameter pengukuran secara rinci, penting untuk memahami kerangka kerja pengujian ini. Metode yang paling umum dan akurat digunakan di lapangan adalah Static Axial Compression Load Test.

Pada pengujian static compression load test, beban aksial diaplikasikan secara bertahap pada kepala tiang menggunakan dongkrak hidrolik (hydraulic jack) yang bereaksi terhadap beban mati (kentledge) atau sistem tiang jangkar (reaction piles). Proses ini memberikan gambaran langsung mengenai kapasitas aktual tiang di kondisi lapangan yang nyata, melebihi sekadar perhitungan teoritis atau simulasi matematis.

Secara teknis, pengujian ini sering disebut juga sebagai load settlement test karena fokus utamanya berpusat pada hubungan antara besarnya beban yang diberikan (load) dengan besarnya penurunan yang terjadi (settlement).

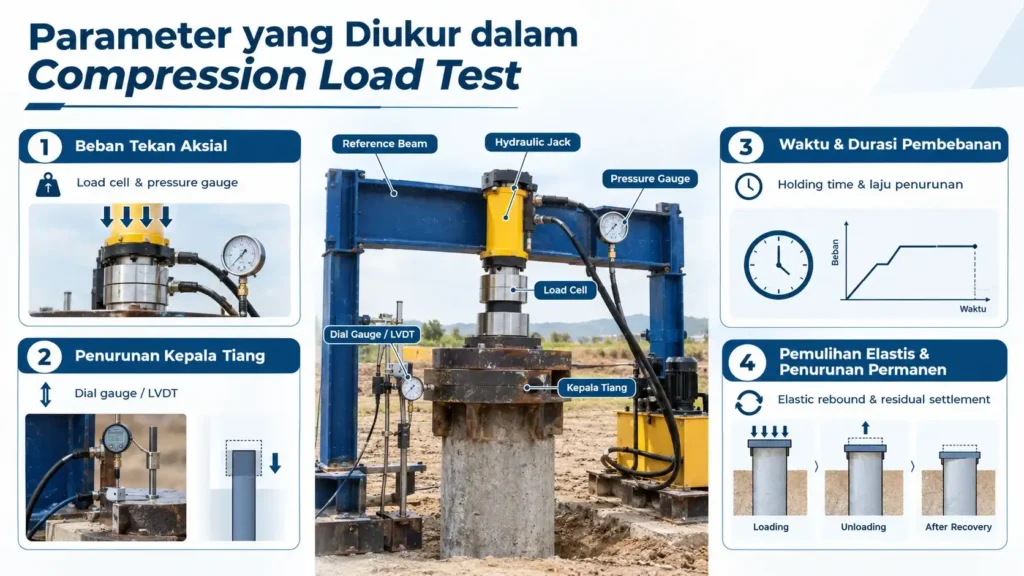

Parameter Utama yang Diukur dalam Pengujian

Dalam sebuah pelaksanaan axial compression load test, terdapat beberapa parameter penting yang wajib diukur dan dicatat secara akurat menggunakan instrumen geoteknik standar industri:

1. Besaran Beban Tekan Aksial (Applied Load)

Beban diberikan secara bertahap sesuai dengan spesifikasi perencanaan (umumnya hingga 200% dari beban izin rencana atau hingga tiang mencapai batas runtuh). Besaran beban ini diukur menggunakan:

• Load Cell: Sensor elektronik yang dipasang di antara dongkrak hidrolik dan kepala tiang untuk mencatat gaya tekan secara mutakhir (real-time).
• Pressure Gauge: Pengukur tekanan minyak pada pompa hidrolik yang dikalibrasi untuk memverifikasi nilai bacaan dari load cell.

2. Penurunan Kepala Tiang (Head Settlement)

Penurunan tiang saat menerima pembebanan merupakan parameter keamanan yang paling kritis. Pengukuran penurunan dilakukan pada setiap tahap pembebanan dan tahap pembongkaran beban (unloading) menggunakan:

• Dial Gauge / LVDT (Linear Variable Differential Transformer): Dipasang minimal di empat titik simetris di sekeliling kepala tiang yang terhubung ke balok acuan (reference beam) yang independen dari pergerakan tanah sekitar.
• Sifat Datar (Waterpass/Total Station): Digunakan sebagai pembanding manual untuk memverifikasi acuan elevasi secara berkala.

3. Waktu dan Durasi Pembebanan (Time Interval)

Perilaku tanah terhadap beban sangat dipengaruhi oleh faktor waktu, terutama pada tanah berbutir halus seperti lempung yang mengalami konsolidasi. Pengukuran rentang waktu mencakup:

• Durasi penahanan beban (holding time) pada tiap tahapan uji untuk memastikan penurunan telah stabil (mencapai kriteria creep rate tertentu).
• Laju penurunan terhadap waktu (mm/menit atau mm/jam).

4. Penurunan Permanen dan Elastis (Elastic Recovery & Permanent Deformation)

Setelah tiang dibebani hingga batas maksimum yang direncanakan, beban dilepaskan secara bertahap (unloading stage). Di tahap ini, pengujian mengukur:

• Deformasi elastis (elastic rebound): Kemampuan tiang dan tanah untuk kembali ke posisi semula.
• Penurunan permanen (residual settlement): Besarnya penurunan tersisa yang tidak dapat kembali, yang mengindikasikan tingkat deformasi plastis tanah maupun tiang.

Komponen Daya Dukung yang Dianalisis dari Hasil Pengukuran

Dari data mentah berupa beban, penurunan, dan waktu, insinyur geoteknik mengolah data tersebut untuk menentukan dua komponen utama daya dukung tiang:

Total Daya Dukung Aksial = Tahanan Gesek Selimut (Skin Friction) + Tahanan Ujung Tiang (End Bearing)

1. Tahanan Gesek Selimut (Skin Friction / Shaft Resistance): Gaya gesek yang timbul di sepanjang permukaan selimut tiang yang bersentuhan langsung dengan tanah sekitar. Pada pembebanan awal, komponen inilah yang bekerja secara dominan menahan beban.
2. Tahanan Ujung Tiang (End Bearing / Tip Resistance): Tahanan yang diberikan oleh lapisan tanah atau batuan keras di bawah ujung paling bawah tiang. Komponen ini mulai bekerja secara maksimal setelah terjadi deformasi atau penurunan tiang yang cukup untuk memobilisasi perlawanan ujung.

Apabila pengujian dilengkapi dengan instrumen tambahan seperti strain gauge yang ditanam di sepanjang batang tiang (instrumented pile test), kurva distribusi transfer beban sepanjang tiang dapat dipetakan secara akurat. Hal ini memungkinkan pemisahan porsi skin friction dan end bearing secara spesifik pada tiap kedalaman lapisan tanah.

Metodologi dan Kriteria Pengujian Berdasarkan Standar Internasional

Pengujian Compression Load Test umumnya merujuk pada standar internasional seperti ASTM D1143 (Standard Test Methods for Deep Foundations Under Static Axial Compressive Load). Berdasarkan prosedur pembebanannya, pengujian ini dibagi menjadi beberapa tipe utama:

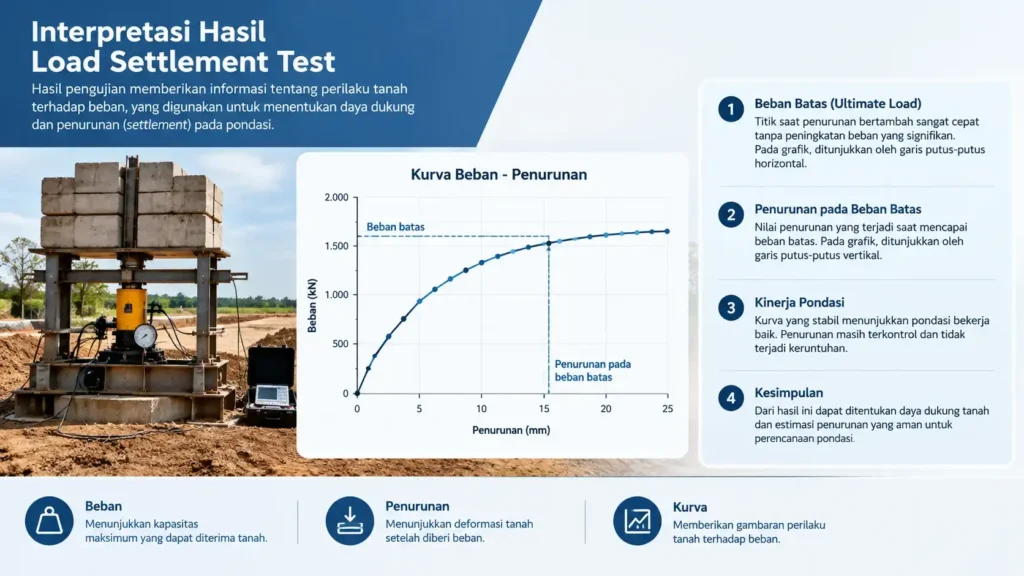

Interpretasi Hasil: Grafik Beban vs Penurunan (Load-Settlement Curve)

Data utama dari load settlement test disajikan dalam bentuk kurva hubungan antara beban aksial (sumbu horizontal) dan penurunan (sumbu vertikal). Melalui kurva ini, insinyur dapat mengevaluasi beberapa metode interpretasi untuk menentukan Kapasitas Daya Dukung Batas (Ultimate Bearing Capacity), di antaranya:

• Kriteria Davisson: Menggabungkan elastisitas tiang dengan nilai penurunan tetap untuk menentukan beban batas pada tiang bor maupun tiang pancang.
• Kriteria Chin-Kondner: Metode ekstrapolasi matematis untuk memprediksi beban ultimate apabila pengujian fisik tidak mencapai kondisi runtuh total.
• Kriteria Mazurkiewicz: Metode grafis berbasis kurva parabola untuk mengestimasi beban kritis tanah.

Mengapa Pengujian Ini Sangat Penting untuk Proyek Konstruksi?

Mengabaikan tahap pengujian tiang dapat membawa dampak finansial dan keamanan yang fatal. Berikut adalah alasan utama mengapa uji beban tekan aksial tidak boleh dilewatkan:

1. Validasi Desain Geoteknik: Memastikan asumsi perhitungan awal berdasarkan data boring atau N-SPT sesuai dengan kondisi aktual di lapangan.
2. Efisiensi Biaya (Optimasiasi Desain): Jika hasil tes menunjukkan daya dukung aktual lebih tinggi dari estimasi teoritis, panjang atau jumlah tiang dapat dioptimalkan tanpa mengurangi faktor keamanan (Safety Factor).
3. Mencegah Kegagalan Struktur: Memastikan penurunan total maupun penurunan tidak seragam (differential settlement) berada dalam batas toleransi izin struktur atas.
4. Kepatuhan Regulasi: Memenuhi standar SNI dan persyaratan keandalan bangunan gedung yang diwajibkan oleh dinas pekerjaan umum atau otoritas setempat.

Solusi untuk Pengujian Pondasi Terpercaya

Untuk memastikan data hasil pengujian akurat, sah secara legalitas, dan memenuhi standar teknis yang ketat, dibutuhkan dukungan tim ahli serta peralatan geoteknik terkalibrasi.

PT Samudra Teknik Solusindo menyediakan jasa Uji Pondasi (Pile Test) profesional untuk kebutuhan menguji dan mengukur kekuatan tiang pondasi proyek Anda. Layanan mencakup pelaksanaan Static Axial Compression Load Test, Lateral Load Test, Axial Tension Test, hingga pengujian integritas tiang seperti High Strain Dynamic Test (PDA) dan Integrity Test (PIT).

FAQ: Seputar Metode Compression Load Test

Kesimpulan

Compression Load Test pada pondasi tiang bukan sekadar formalitas syarat konstruksi, melainkan langkah penting untuk mengukur daya dukung aksial, besaran penurunan elastis maupun permanen, serta karakteristik interaksi tanah dengan tiang. Dengan data load-settlement yang presisi, resiko kegagalan struktur akibat penurunan pondasi dapat diminimalkan, sehingga keberlanjutan dan keamanan bangunan dalam jangka panjang dapat terjamin sepenuhnya.
