Bagaimana Membaca Hasil Triaxial Compression Test?

Dalam dunia teknik sipil dan mekanika tanah, daya dukung serta stabilitas tanah merupakan pondasi utama dari keberhasilan sebuah proyek pembangunan. Sebelum alat berat diturunkan dan pondasi dicor, para insinyur wajib memahami bagaimana perilaku tanah saat menerima beban struktural yang berat. Salah satu metode pengujian yang paling andal, akurat, dan menjadi standar emas di laboratorium untuk mengukur parameter kekuatan geser tanah adalah Triaxial Compression Test.

Namun, melakukan pengujian di laboratorium hanyalah separuh dari proses. Tantangan sebenarnya sering kali muncul saat laporan laboratorium keluar dan Anda dihadapkan pada lembaran tabel, kurva tegangan-regangan, serta Lingkaran Mohr. Bagi sebagian praktisi lapangan atau mahasiswa teknik, membaca data tersebut bisa terasa membingungkan.

Bagaimana cara mengartikan grafik-grafik tersebut menjadi angka parameter tanah yang siap dipakai dalam analisis pondasi atau lereng? Artikel ini akan membahas secara tuntas cara membaca dan menganalisis hasil uji triaxial dengan pendekatan yang praktis, komprehensif, serta mudah dipahami.

Memahami Konsep Dasar Triaxial Compression Test

Sebelum melangkah ke cara membaca grafiknya, penting untuk menyegarkan kembali ingatan mengenai apa itu pengujian ini dan bagaimana prosesnya berlangsung di laboratorium.

Apa Itu Uji Triaxial?

Triaxial Compression Test atau Triaxial test adalah metode pengujian laboratorium yang digunakan untuk menentukan parameter kekuatan geser tanah, yaitu nilai kohesi (c) dan sudut geser dalam (phi). Berbeda dengan uji geser langsung (direct shear test) yang memaksa tanah patah pada satu bidang horizontal yang ditentukan, uji triaxial memungkinkan sampel tanah mengalami keruntuhan pada bidang terlemahnya secara alami.

Dalam pengujian ini, sampel tanah berbentuk silinder dibungkus oleh membran karet kedap air, lalu dimasukkan ke dalam tabung tekanan (triaxial cell). Sampel kemudian diberi dua jenis tekanan utama:

1. Tekanan Sel / Tekanan Samping: Tekanan hidrostatik yang menekan sampel dari segala arah, mensimulasikan tekanan tanah lateral di dalam bumi (confining pressure).
2. Tegangan Deviator: Beban aksial tambahan yang diterapkan dari atas hingga sampel tanah mengalami keruntuhan (failure). Tegangan aksial total (Sigma 1) merupakan penjumlahan dari tekanan sel dan tegangan deviator.

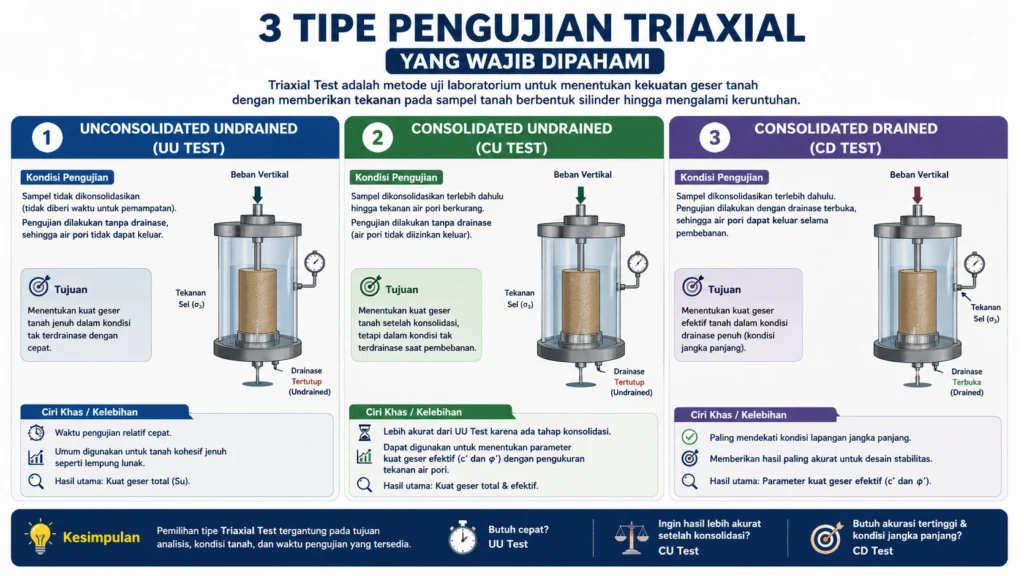

3 Tipe Pengujian Triaxial yang Wajib Dipahami

Hasil bacaan dari laporan pengujian sangat bergantung pada jenis pengujian yang dipilih. Pilihan ini disesuaikan dengan kondisi pembebanan di lapangan serta kecepatan drainase air pori.

1. Unconsolidated Undrained (UU Test)

• Proses: Sampel tanah tidak diizinkan berkonsolidasi saat diberi tekanan sel, dan air pori tidak diizinkan keluar selama pemberian beban aksial.
• Waktu Pengujian: Sangat cepat (sering disebut quick test).
• Aplikasi Lapangan: Cocok untuk menganalisis stabilitas jangka pendek (short-term stability), seperti kondisi tepat setelah konstruksi tanggul atau pondasi selesai dibangun pada tanah lempung jenuh air.

2. Consolidated Undrained (CU Test)

• Proses: Sampel tanah dibiarkan berkonsolidasi sepenuhnya di bawah tekanan sel tertentu. Namun, saat beban aksial diterapkan hingga runtuh, katup drainase ditutup sehingga air pori tidak bisa keluar. Tekanan air pori (u) diukur sepanjang pengujian.
• Aplikasi Lapangan: Digunakan untuk mensimulasikan kondisi di mana tanah telah mengalami konsolidasi akibat beban bangunan lama, lalu tiba-tiba mendapat beban tambahan secara cepat (misalnya penurunan muka air tanah yang drastis atau penambahan beban mendadak).

3. Consolidated Drained (CD Test)

• Proses: Sampel dibiarkan berkonsolidasi di bawah tekanan sel, dan drainase tetap dibuka selama pembebanan aksial. Beban diberikan sangat lambat agar tekanan air pori tidak sempat terbangun.
• Aplikasi Lapangan: Menggambarkan kondisi stabilitas jangka panjang (long-term stability), seperti analisis kestabilan lereng alami, bendungan tanah, atau pondasi dalam jangka waktu bertahun-tahun.

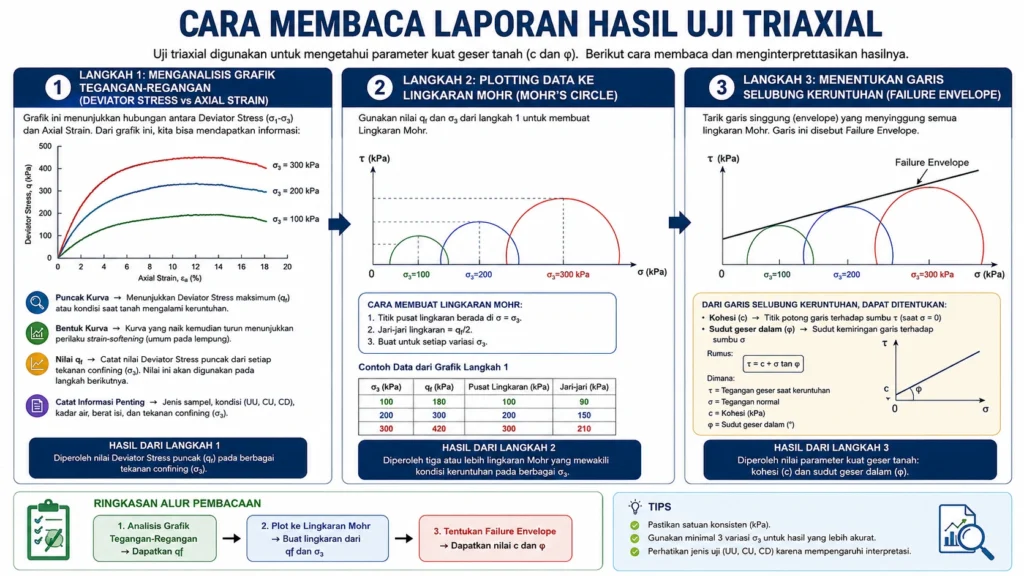

Langkah demi Langkah Cara Membaca Laporan Hasil Uji Triaxial

Ketika menerima sertifikat atau laporan hasil Triaxial Compression Test dari laboratorium geoteknik, Anda umumnya akan menemukan tiga bagian utama data: tabel ringkasan pembebanan, Grafik Tegangan-Regangan (Deviator Stress vs Strain), dan Grafik Lingkaran Mohr (Mohr’s Circle & Failure Envelope).

Berikut adalah panduan membaca setiap bagian tersebut:

Langkah 1: Menganalisis Grafik Tegangan-Regangan (Deviator Stress vs Axial Strain)

Grafik ini memperlihatkan hubungan antara persentase perubahan tinggi sampel (regangan aksial) dengan besarnya beban tegangan deviator yang diterima sampel.

Saat membaca grafik ini, perhatikan pola kurvanya:

• Perilaku Terpaku (Peak Strength): Pada tanah lempung kaku (stiff clay) atau pasir padat, kurva akan naik curam hingga mencapai puncak (peak), lalu menurun sedikit menuju nilai konstan (residual). Nilai puncak ini diambil sebagai tegangan deviator saat runtuh.
• Perilaku Plastis (Ultimate Strength): Pada lempung lunak atau pasir longgar, kurva tidak menunjukkan puncak yang jelas, melainkan terus naik perlahan atau merata. Jika tidak ada puncak yang jelas, standar geoteknik (seperti ASTM) biasanya menetapkan tegangan deviator saat keruntuhan diukur pada regangan aksial 15% atau 20%.

Catatan Penting: Biasanya pengujian dilakukan pada 3 atau 4 sampel berbeda dengan nilai tekanan sel (Sigma 3) yang ditingkatkan (misalnya 100 kPa, 200 kPa, dan 400 kPa). Makin besar tekanan sel, makin tinggi puncak tegangan deviator yang sanggup ditahan oleh tanah.

Langkah 2: Plotting Data ke Lingkaran Mohr (Mohr’s Circle)

Setelah mendapatkan pasangan nilai tekanan sel (Sigma 3) dan tekanan aksial total saat runtuh (Sigma 1) dari setiap sampel, langkah berikutnya adalah membaca atau menggambar Lingkaran Mohr.

1. Sumbu Horizontal (Sumbu X): Mewakili Tegangan Normal.
2. Sumbu Vertikal (Sumbu Y): Mewakili Tegangan Geser.
3. Menggambar Lingkaran:
   • Titik pertama pada sumbu X adalah tekanan sel (Sigma 3).
   • Titik kedua pada sumbu X adalah tekanan aksial total (Sigma 1).
   • Diameter lingkaran adalah sebesar tegangan deviator (selisih antara Sigma 1 dan Sigma 3).
   • Pusat lingkaran berada pada titik rata-rata antara Sigma 1 dan Sigma 3.

Dengan 3 sampel tanah, Anda akan memiliki 3 Lingkaran Mohr yang berjejer dari kiri ke kanan dengan ukuran yang makin membesar.

Langkah 3: Menentukan Garis Selubung Keruntuhan (Failure Envelope)

Untuk mendapatkan parameter kekuatan geser tanah, buatlah garis singgung (tangent line) yang menyentuh bagian atas dari ketiga Lingkaran Mohr tersebut. Garis inilah yang disebut Failure Envelope (Garis Selubung Keruntuhan Coulomb).

Dari garis lurus ini, Anda dapat membaca dua nilai variabel utama:

1. Nilai Kohesi (c):Nilai kohesi dibaca dari titik potong garis selubung keruntuhan terhadap sumbu vertikal (Sumbu Y). Kohesi merepresentasikan daya lekat antarbutir tanah tanpa pengaruh tekanan luar. Pada tanah pasir murni (cohesionless soil), nilai kohesi (c) seharusnya mendekati nol.
2. Sudut Geser Dalam (Phi):Sudut geser dalam dibaca dari besarnya sudut kemiringan yang dibentuk oleh garis selubung keruntuhan terhadap garis horizontal (Sumbu X). Nilai sudut geser dalam mencerminkan gesekan antarbutir tanah. Pasir padat dan batuan memiliki nilai sudut geser dalam yang tinggi.

Tegangan Total vs Tegangan Efektif: Mana yang Harus Dipakai?

Salah satu keunggulan utama dari uji Consolidated Undrained (CU) dengan pengukuran tekanan air pori adalah Anda bisa mendapatkan dua set parameter sekaligus: parameter tegangan total dan parameter tegangan efektif.

Prinsip utamanya adalah Tegangan Efektif = Tegangan Total – Tekanan Air Pori.

Memahami perbedaan keduanya sangat penting dalam perencanaan geoteknik:

Saat membaca laporan uji CU, pastikan Anda tidak tertukar dalam mengambil nilai kohesi dan sudut geser dalam. Menggunakan parameter tegangan total untuk analisis jangka panjang dapat berakibat fatal pada perhitungan keamanan struktur.

Cara Mengidentifikasi Kesalahan Data dalam Laporan Test

Sebagai engineer atau penanggung jawab proyek, Anda harus kritis dalam memeriksa keabsahan laporan pengujian laboratorium. Tidak jarang terjadi human error atau kesalahan teknis saat sampel diuji.

Berikut adalah beberapa indikator bahwa data pengujian triaxial perlu dipertanyakan:

• Garis Selubung Keruntuhan Tidak Menyinggung Lingkaran: Jika garis lurus tidak memotong atau menyinggung ketiga lingkaran secara konsisten (ada satu lingkaran yang terlalu jauh di atas atau di bawah garis), kemungkinan sampel tanah tidak homogen, mengalami kerusakan saat pengambilan (sample disturbance), atau terdapat kesalahan pembacaan sensor (load cell).
• Nilai Kohesi Pasir Terlalu Tinggi: Jika sampel tanah yang diuji adalah pasir bersih (clean sand), namun hasil laporan menunjukkan nilai kohesi (c) yang signifikan (misalnya lebih dari 20 kPa), maka ada potensi kesalahan dalam interpretasi grafik atau koreksi membran.
• Tekanan Air Pori Negatif pada Lempung Lunak: Pada pengujian CU lempung lunak jenuh, tekanan air pori seharusnya bernilai positif selama pembebanan. Jika tercatat nilai negatif yang ekstrem, kemungkinan sistem saturasi laboratorium (back pressure) belum mencapai derajat kejenuhan (nilai B) yang dipersyaratkan.

Solusi Pengujian Geoteknik Terpercaya untuk Proyek Anda

Akurasi analisis struktur tanah sangat tergantung pada kualitas data mentah yang dihasilkan oleh peralatan laboratorium. Pengujian yang presisi membutuhkan alat yang terkalibrasi rutin serta teknisi berpengalaman dalam menangani berbagai karakter sampel tanah.

PT Samudra Teknik Solusindo menyediakan jasa Triaxial test profesional untuk membantu kebutuhan pengujian dan analisis karakteristik kekuatan tanah dalam mendukung perencanaan serta pengendalian kualitas proyek konstruksi Anda. Dilengkapi dengan peralatan mutakhir dan tim berpengalaman, kami memastikan laporan pengujian yang presisi, valid, dan mudah diinterpretasikan untuk keamanan investasi bangunan Anda.

FAQ: Seputar Triaxial Compression Test

Kesimpulan

Membaca dan memahami hasil Triaxial Compression Test adalah keahlian penting bagi setiap praktisi geoteknik dan sipil. Dengan menganalisis hubungan antara kurva tegangan-regangan, menggambar Lingkaran Mohr, serta menarik garis selubung keruntuhan, Anda bisa menentukan parameter daya dukung tanah seperti kohesi (c) dan sudut geser dalam (phi) secara akurat.

Selalu pastikan Anda membedakan penggunaan parameter tegangan total dan tegangan efektif sesuai dengan kondisi skenario pembebanan di lapangan. Data uji triaxial yang tepat bukan sekadar formalitas dokumen, melainkan jaminan utama agar pondasi, lereng, dan struktur bangunan berdiri kokoh tanpa resiko kegagalan geoteknik di masa depan.
