Crack Gauge: Alat Ukur Lebar Retak dan Cara Menggunakannya

Retakan pada struktur beton, logam, atau material bangunan lainnya sering kali menjadi sinyal awal dari masalah keselamatan yang lebih besar. Mengabaikan keretakan kecil dapat berakibat fatal, mulai dari kebocoran, penurunan daya dukung beban, hingga keruntuhan bangunan secara mendadak. Oleh karena itu, pemeriksaan teknis yang presisi menjadi langkah penting dalam pemeliharaan infrastruktur. Di sinilah peran alat ukur lebar retak atau yang dikenal dengan istilah crack gauge menjadi sangat penting.

Guna memastikan keandalan struktur, para insinyur dan teknisi membutuhkan instrumen yang tepat untuk memantau perkembangan retakan dari waktu ke waktu. Artikel ini akan membahas secara mendalam mengenai apa itu crack gauge, fungsi utamanya, jenis-jenisnya, cara penggunaan yang benar, hingga penerapan standar keselamatan dalam inspeksi teknis.

Apa Itu Crack Gauge?

Crack gauge adalah alat ukur presisi yang dirancang khusus untuk mendeteksi, mengukur, dan memantau dimensi retakan, baik lebar, panjang, maupun kedalaman, pada berbagai jenis permukaan material. Penggunaan alat pengukur retak ini tidak terbatas pada inspeksi visual pasca-konstruksi saja, tetapi juga menjadi bagian dari pengujian non-destruktif (Non-Destructive Testing atau NDT).

Dalam ilmu teknik sipil dan metalurgi, retakan kecil (micro-cracks) sering kali muncul akibat regangan termal, beban berlebih (overload), proses korosi, atau getaran mekanis. Tanpa alat ukur yang tepat, membedakan retakan permukaan biasa (surface crack) dengan retakan struktural yang berbahaya akan sangat sulit dilakukan. Dengan memanfaatkan crack gauge meter, tim penilai kualitas (quality control) dapat menentukan langkah perbaikan yang tepat berdasarkan data kuantitatif yang akurat.

Mengapa Pengukuran Retakan Sangat Penting?

Pemeriksaan celah dan retakan bukan sekadar formalitas operasional, melainkan pondasi dasar dalam manajemen resiko struktur. Ada beberapa alasan utama mengapa identifikasi dini menggunakan alat ini sangat penting, diantaranya adalah:

1. Menjaga Integritas Struktural: Memastikan bahwa kekuatan mekanis material masih berada dalam batas toleransi aman yang diizinkan oleh standar teknik.
2. Mencegah Kerusakan Susulan: Retakan terbuka memudahkan masuknya air, bahan kimia agresif, atau oksigen yang memicu korosi pada baja tulangan di dalam beton.
3. Efisiensi Biaya Perawatan: Memperbaiki retakan mikro jauh lebih murah dibandingkan melakukan rekonstruksi total akibat kegagalan struktural.
4. Kepatuhan Standar Keselamatan: Memenuhi regulasi audit keselamatan bangunan gedung, jembatan, bendungan, serta fasilitas industri energi.

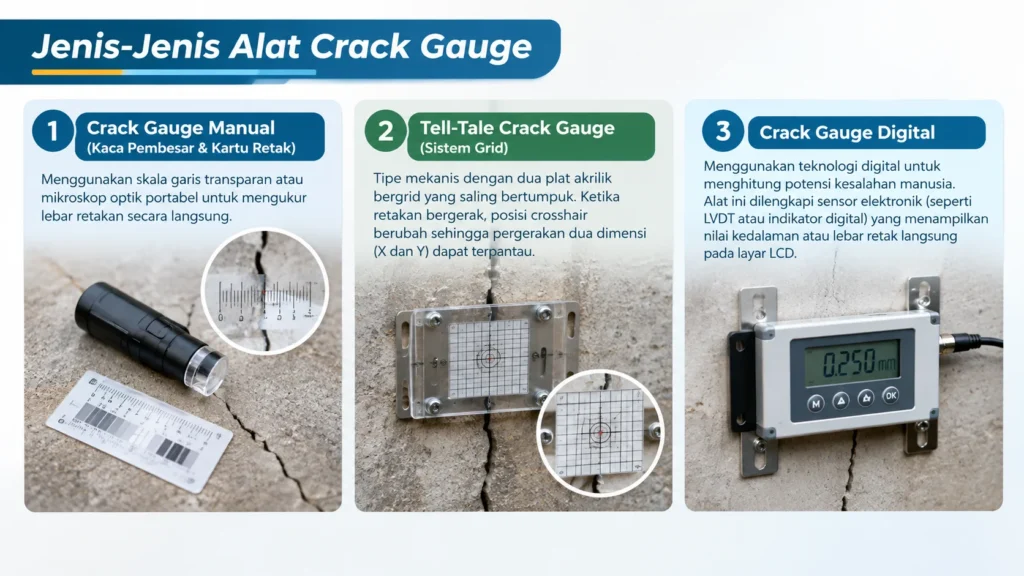

Jenis-Jenis Crack Gauge Berdasarkan Teknologi

Perkembangan teknologi instrumentasi telah melahirkan berbagai varian alat pengukur retak yang dapat disesuaikan dengan kebutuhan lapangan. Berikut adalah kategorisasi alat berdasarkan mekanisme kerjanya:

1. Crack Gauge Manual (Kaca Pembesar & Kartu Retak)

Variasi ini menggunakan skala garis transparan atau mikroskop optik portabel. Pengguna cukup menempelkan kartu transparan di atas retakan untuk mengukur lebarnya secara langsung. Tipe ini sangat praktis, hemat biaya, dan ideal untuk pemeriksaan awal di area yang mudah dijangkau.

2. Tell-Tale Crack Gauge (Sistem Grid)

Tipe mekanis ini terdiri dari dua plat akrilik yang saling bertumpuk. Plat dasar dilengkapi dengan grid kisi-kisi, sedangkan plat atas memiliki tanda silang (crosshair). Alat ini dipasang melintasi celah retakan menggunakan perekat epoxy atau sekrup. Ketika retakan bergerak (melebar, menyempit, atau bergeser), posisi crosshair di atas grid akan berubah, memungkinkan pemantauan pergerakan dua dimensi (X dan Y) secara kontinu.

3. Crack Gauge Digital

Teknologi crack gauge digital menawarkan tingkat akurasi tinggi dengan menghilangkan potensi kesalahan pembacaan manusia (human error). Alat ini dilengkapi dengan sensor elektronik (seperti LVDT atau indikator digital) yang mampu menampilkan nilai kedalaman atau lebar retak langsung pada layar LCD hingga ketelitian fraksi milimeter.

Langkah-Langkah Menggunakan Crack Gauge di Lapangan

Agar data pengujian valid dan relevan, prosedur penggunaan alat pengukur retak harus dilakukan dengan sistematis. Berikut panduan langkah demi langkah dalam mengoperasikan alat ini:

Langkah 1: Persiapan dan Pembersihan Permukaan

Sebelum memasang instrumen, pastikan permukaan di sekitar retakan bebas dari debu, kotoran, cat yang mengelupas, atau karat. Gunakan sikat kawat dan pembersih pelarut (solvent) jika diperlukan, agar komponen perekat atau dudukan alat dapat menempel sempurna.

Langkah 2: Identifikasi Titik Kritis

Tentukan bagian retakan yang memiliki celah terlebar atau area yang mengalami tekanan paling tinggi. Tandai titik pengujian tersebut menggunakan spidol permanen atau cat semprot agar lokasi pengukuran tidak bergeser pada inspeksi berikutnya.

Langkah 3: Pemasangan dan Zeroing Alat

• Untuk tipe Tell-Tale: Tempelkan kedua komponen alat tepat di tengah retakan dengan garis referensi berada di titik nol (0,0).
• Untuk tipe digital: Pastikan jarum ukur atau probe bersentuhan sempurna dengan permukaan material, lalu lakukan kalibrasi titik nol (zero calibration) sebelum pembacaan dimulai.

Langkah 4: Pengambilan dan Pencatatan Data

Baca skala atau layar LCD instrumen. Catat nilai pengukuran secara detail, termasuk parameter lingkungan seperti suhu udara dan kelembapan, karena ekspansi termal dapat memengaruhi dimensi retakan pada struktur terbuka.

Langkah 5: Pemantauan Berkala

Lakukan pembacaan secara berkala (misalnya mingguan atau bulanan) untuk mengetahui dinamika retakan, apakah retakan bersifat aktif (terus melebar) atau pasif (stabil).

Faktor yang Memengaruhi Akurasi Pengukuran

Beberapa variabel lingkungan dan operasional dapat memengaruhi hasil pembacaan alat pengukur retak. Diantaranya adalah:

• Suhu Lingkungan: Ekspansi dan kontraksi termal material dapat memicu perubahan dimensi retakan secara sementara.
• Keahlian Operator: Kesalahan sudut pandang (paraksial) pada alat manual dapat menyebabkan bias data.
• Kondisi Alat: Alat yang tidak dikalibrasi secara rutin beresiko memberikan pembacaan yang tidak presisi.
• Metode Pemasangan: Longgarnya ikatan perekat pada permukaan akan merusak konsistensi data pemantauan jangka panjang.

Solusi Pengujian Material dan Inspeksi Teknis

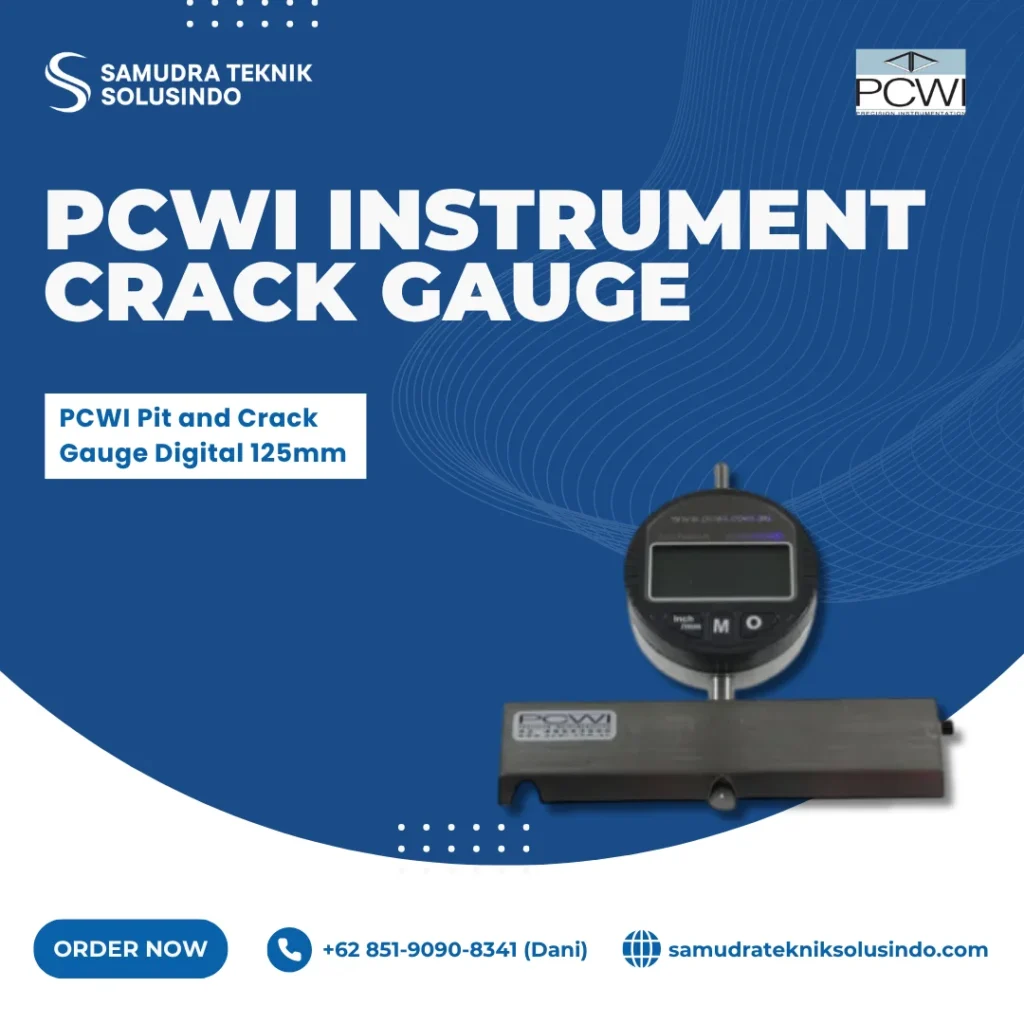

Untuk memenuhi kebutuhan pengujian material dan inspeksi teknis berstandar tinggi, PT Samudra Teknik Solusindo menghadirkan produk berkualitas unggul, yaitu PCWI Pit and Crack Gauge Digital 125mm. Alat ini menjadi solusi praktis bagi para profesional di bidang quality control, audit struktur, dan pemeliharaan mesin industri.

Keunggulan utama dari PCWI Pit and Crack Gauge Digital 125mm:

• Pengukuran Multi-Fungsi: Mampu mengukur kedalaman celah (pit), lebar retakan (crack), goresan permukaan (scratches), tingkat korosi, hingga cacat las (crater) dalam satu perangkat ringkas.
• Tingkat Presisi Tinggi: Dilengkapi layar LCD digital dengan resolusi pembacaan mencapai 0,01 mm, memudahkan analisis sampel secara mendalam.
• Konstruksi Tangguh: Dibuat dari material stainless steel pilihan yang tahan terhadap benturan fisik dan korosi lingkungan kerja berat.
• Kemudahan Operasional: Dilengkapi fitur pangkalan dasar yang stabil serta fungsi zero-setting instan untuk mempercepat proses pengujian di lapangan.

FAQ: Seputar Alat Crack Gauge

Kesimpulan

Pemantauan dimensi retakan menggunakan crack gauge merupakan langkah pencegahan yang mutlak diperlukan untuk menjaga integritas dan keamanan struktur material. Dengan memahami jenis alat, teknik pengukuran yang benar, serta memilih instrumen yang tepat seperti varian digital dari PCWI, tim teknis dapat mendeteksi potensi kegagalan struktur lebih awal dan mengambil tindakan korektif secara efektif.
