Casagrande Piezometer: Fungsi, Komponen, dan Cara Penggunaannya

Dalam dunia teknik sipil dan geoteknik, pemantauan kondisi tanah merupakan langkah penting untuk menjamin kestabilan serta keamanan suatu konstruksi. Salah satu parameter utama yang wajib diukur secara berkala adalah tekanan air pori (pore water pressure) di dalam lapisan tanah. Untuk kebutuhan ini, instrumen yang paling sering digunakan adalah Casagrande Piezometer.

Instrumen pemantauan geoteknik ini telah lama digunakan pada proyek bendungan, lereng, tanggul, hingga reklamasi. Fleksibilitas serta daya tahannya membuat alat ini tetap menjadi pilihan utama para insinyur struktur dan geoteknik di seluruh dunia.

Apa Itu Casagrande Piezometer?

Casagrande Piezometer adalah instrumen geoteknik tipe terbuka (open standpipe piezometer) yang dirancang khusus untuk mengukur muka air tanah serta tekanan air pori pada kedalaman tertentu di dalam tanah. Nama instrumen ini diambil dari nama pengembangnya yaitu Arthur Casagrande, seorang pakar mekanika tanah ternama yang mengembangkan desain ini untuk mendapatkan data hidrogeologi yang akurat dan stabil dalam jangka panjang.

Istilah casagrande standpipe piezometer sering kali merujuk pada prinsip kerjanya yang memanfaatkan tabung tegak (standpipe). Air dari dalam tanah masuk melewati elemen penyaring ke dalam tabung, lalu naik hingga mencapai ketinggian yang setara dengan tekanan hidrostatis pada titik pengukuran tersebut.

Berbeda dengan piezometer pneumatik atau elektrik yang mengubah tekanan air menjadi sinyal elektrik, instrumen tipe terbuka ini bekerja secara mekanis alami tanpa memerlukan pasokan listrik. Hal ini menjadikannya sangat cocok untuk proyek jarak jauh atau pemantauan jangka panjang yang minim perawatan.

Baca juga

Bagaimana Piezometer Digunakan dalam Proyek Jalan Tol di Area Tanah Lunak?

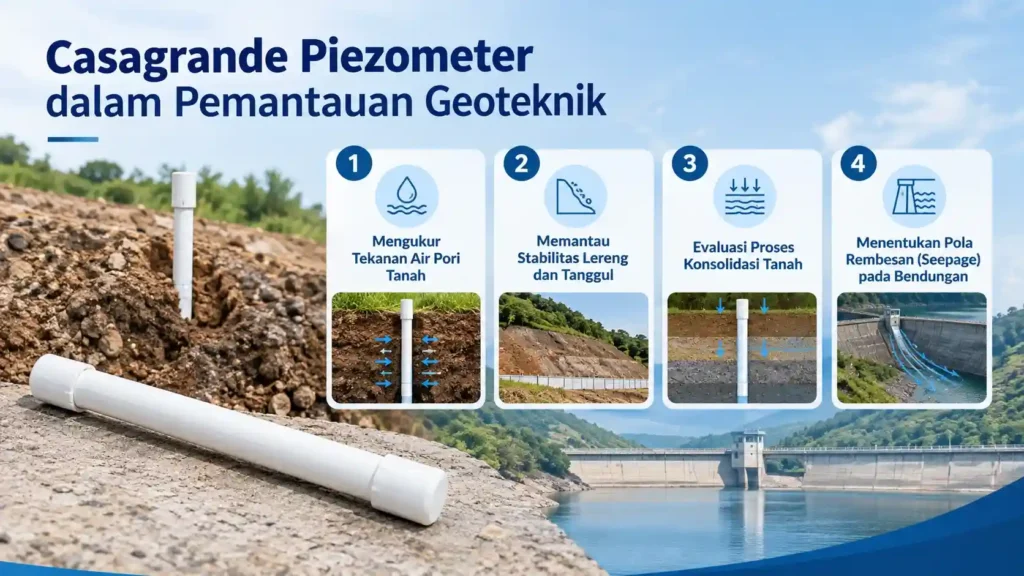

Fungsi Utama Casagrande Piezometer dalam Pemantauan Geoteknik

Pengukuran tekanan air pori bukan sekadar mengukur kedalaman air, melainkan memahami perilaku teknis tanah di bawah beban struktur. Berikut adalah beberapa fungsi utama instrumen ini pada pekerjaan teknik sipil:

1. Mengukur Tekanan Air Pori Tanah

Ketika tanah menerima beban tambahan seperti pembangunan gedung tinggi, penimbunan tanah, atau pembuatan bendungan, tekanan air di dalam rongga pori tanah akan meningkat. Jika tekanan ini terlalu tinggi tanpa adanya pelepasan (drainage), kuat geser tanah akan menurun secara drastis. Alat ini berfungsi mengukur besarnya perubahan tekanan tersebut secara konsisten.

2. Memantau Stabilitas Lereng dan Tanggul

Saturasi air yang berlebihan pada lereng tebing atau tanggul sungai dapat memicu keruntuhan massa tanah (longsor). Dengan memasang sistem pengukuran ini, perubahan tinggi muka air tanah dapat terdeteksi lebih awal sehingga tindakan pencegahan dapat dilakukan sebelum terjadi kegagalan struktur.

3. Evaluasi Proses Konsolidasi Tanah

Pada proyek perbaikan tanah lunak (soil improvement) yang menggunakan metode pra-pembebanan (preloading) atau vertical drain, pengukuran penurunan tekanan air pori berlebih (excess pore pressure) sangat penting. Data dari alat ini menjadi acuan untuk menentukan kapan proses konsolidasi telah selesai dan konstruksi tahap berikutnya aman untuk dimulai.

4. Menentukan Pola Rembesan (Seepage) pada Bendungan

Pada struktur bendungan urugan tanah atau batu, rembesan air di bawah atau di dalam tubuh bendungan harus terus dipantau. Piezometer dipasang pada titik-titik strategis untuk memetakan garis garis rembesan (phreatic line) demi mencegah terjadinya piping atau erosi internal.

Komponen Casagrande Piezometer

Satu set sistem pemantauan ini terdiri dari beberapa material berdaya tahan tinggi yang dirancang khusus agar tidak mudah tersumbat atau korosi saat tertanam di dalam tanah basah. Berikut adalah komponen Casagrande Piezometer yang utama:

1. Casagrande Piezometer Tip

Elemen ini merupakan komponen paling vital yang ditempatkan pada kedalaman target pengukuran. Casagrande piezometer tip umumnya terbuat dari bahan poros seperti keramik khusus atau plastik korundum (high-density polyethylene) yang memiliki ukuran pori sangat halus (biasanya berkisar antara 50 hingga 100 mikron). Filter ini berfungsi menyaring partikel halus tanah agar tidak masuk dan menyumbat tabung, namun tetap mengalirkan air tanah secara bebas.

2. Tabung Standpipe (Riser Pipe)

Tabung ini terhubung langsung dari ujung tip hingga ke permukaan tanah. Bahan yang umum digunakan adalah pipa PVC tebal atau High-Density Polyethylene (HDPE) berdiameter dalam antara 1/2 inci hingga 1 inci. Pipa ini berfungsi sebagai saluran tempat naiknya air tanah yang diukur.

3. Sand Pack (Media Saringan Pasir)

Di sekeliling bagian porous tip, dipasang lapisan pasir kuarsa bersih (clean silica sand). Pasir ini berfungsi sebagai zona penyaring sekunder yang mengalirkan air dari formasi tanah menuju tip tanpa membawa endapan lumpur.

4. Penyumbat Bentonit (Bentonite Seal)

Di atas zona sand pack, dimasukkan pelet atau briket bentonit. Saat terkena air, bentonit akan mengembang dan membentuk lapisan kedap air (impermeable). Penyumbat ini sangat penting untuk memastikan bahwa air yang diukur pada tip benar-benar berasal dari kedalaman target, bukan resapan air dari lapisan di atasnya.

5. Grout Backfill

Sisa kedalaman lubang bor di atas penyumbat bentonit diisi dengan campuran semen dan bentonit (grout) hingga mendekati permukaan tanah untuk menutup total rongga bekas pemboran.

6. Tutup Pelindung (Protective Casing)

Di permukaan tanah, bagian atas pipa dilengkapi dengan penutup pelindung berkuasa kunci (flush mount cover atau protective steel casing) untuk melindungi instrumen dari kerusakan fisik akibat aktivitas kendaraan proyek atau cuaca ekstrim.

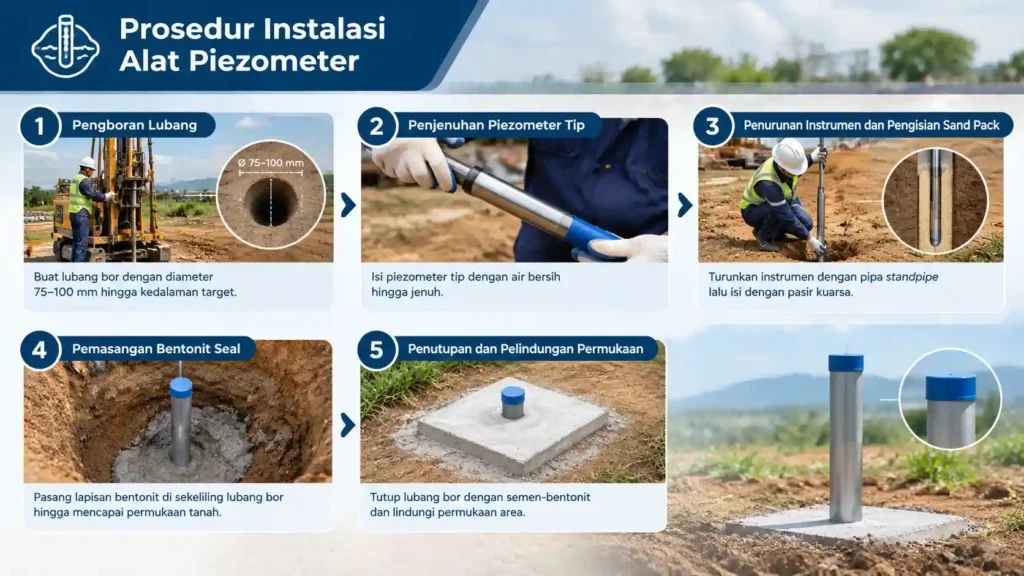

Prosedur Instalasi Piezometer

Kualitas data yang dihasilkan oleh instrumen ini sangat bergantung pada kerapian dan ketelitian proses pengerjaannya. Kesalahan kecil saat pemasangan dapat membuat pengukuran menjadi tidak valid. Prosedur instalasi piezometer umumnya mencakup tahapan-tahapan berikut:

1. Pengeboran Lubang

Proses diawali dengan membuat lubang bor (borehole) hingga mencapai kedalaman rencana yang ditentukan oleh insinyur geoteknik. Diameter lubang bor biasanya berukuran antara 75 mm hingga 100 mm. Setelah mencapai kedalaman target, lubang bor dibersihkan dari sisa lumpur bor menggunakan pembilasan air bersih.

2. Penjenuhan Piezometer Tip

Sebelum dimasukkan ke dalam lubang bor, elemen porous tip wajib direndam dalam air bersih selama beberapa jam hingga seluruh udara di dalam rongga penyaring terdesak keluar. Langkah penjenuhan (saturation) ini bertujuan agar tanggapan instrumen terhadap perubahan tekanan air menjadi cepat dan akurat.

3. Penurunan Instrumen dan Pengisian Sand Pack

Tip yang telah terhubung dengan pipa standpipe diturunkan secara perlahan ke dasar lubang bor. Setelah berada pada posisi yang tepat, pasir kuarsa dimasukkan bertahap mengelilingi tip hingga membentuk zona saringan setinggi kurang lebih 30 cm hingga 50 cm di atas ujung tip.

4. Pemasangan Bentonite Seal

Di atas lapisan pasir kuarsa, pelet bentonit dimasukkan secara perlahan agar tidak tersangkut di dinding lubang bor (bridging). Pelet ini didiamkan beberapa saat hingga mengembang penuh dan menyumbat rongga secara sempurna di atas zona pengukuran.

5. Penutupan dan Pelindungan Permukaan

Sisa lubang bor di atas lapisan bentonit diisi dengan adukan semen-bentonit hingga mencapai permukaan tanah. Bagian atas pipa standpipe disisakan sedikit menonjol dan dilindungi menggunakan penutup baja pelindung.

Cara Penggunaan dan Pengukuran Data

Metode pembacaan data pada instrumen ini relatif sederhana dan dapat dilakukan oleh teknisi di lapangan tanpa peralatan rumit.

Parameter	Keterangan Detail
Alat Utama	Water Level Indicator (Dipmeter atau Piezometer Cable)
Prinsip Pembacaan	Kontak listrik saat probe menyentuh permukaan air
Indikator	Sinyal suara (beeper) dan lampu LED menyala
Cara Ukur	Hitung jarak dari bibir pipa atas ke permukaan air
Konsep Tekanan	Tekanan sama dengan massa jenis air dikali gravitasi dikali tinggi kolom air

Prosedur pembacaannya adalah sebagai berikut:

1. Buka penutup pelindung pada bagian atas pipa standpipe.
2. Turunkan probe kabel water level indicator secara perlahan ke dalam pipa.
3. Saat probe menyentuh permukaan air di dalam pipa, rangkaian listrik akan terhubung dan memicu bunyi buzzer atau menyalakan lampu indikator pada gulungan kabel.
4. Baca angka kedalaman yang tertera pada pita ukur tepat di batas bibir atas pipa (reference datum).
5. Kedalaman air tanah dihitung dengan mengurangi elevasi acuan atas pipa dengan hasil pembacaan pita ukur.

Untuk menghitung besar tekanan air pori (dalam satuan kiloPascal atau kPa), Anda dapat mengalikan tinggi kolom air di atas tip (dalam meter) dengan angka 9,81. Tinggi kolom air itu sendiri didapat dari selisih antara kedalaman posisi tip dengan kedalaman permukaan air hasil pengukuran.

Keunggulan dan Keterbatasan Casagrande Piezometer

Sebelum memilih instrumen ini untuk proyek konstruksi, sangat penting untuk memahami kelebihan dan batas kemampuannya dibandingkan tipe piezometer lainnya seperti vibrating wire atau pneumatic. Berikut adalah beberapa keunggulan dan keterbatasan dari alat:

Keunggulan

• Sangat Andal: Tidak memiliki komponen elektronik di dalam tanah sehingga tahan terhadap gangguan cuaca, kelembapan, dan petir.
• Biaya Ekonomis: Biaya material dan peralatan pembacaan relatif lebih terjangkau dibandingkan sensor elektronik.
• Mudah Diverifikasi: Ketinggian air dapat dilihat dan diukur secara fisik tanpa tergantung pada kalibrasi sinyal sinyal listrik.
• Daya Tahan Tinggi: Dapat berfungsi dengan baik selama puluhan tahun jika terpasang dengan benar.

Keterbatasan

• Waktu Respon (Time Lag): Karena membutuhkan aliran volume air nyata untuk menaikkan atau menurunkan muka air di dalam pipa, respon alat ini pada tanah berbutir sangat halus seperti lempung murni cenderung lambat.
• Rentan Kerusakan Fisik: Pipa yang menonjol di permukaan tanah beresiko terbentur oleh alat berat yang beroperasi di lokasi proyek.
• Pengukuran Manual: Membutuhkan kehadiran teknisi di lapangan secara berkala untuk melakukan pembacaan, kecuali dikombinasikan dengan sensor otomatis tambahan.

Solusi Piezometer dan Layanan Geoteknik Profesional

Keberhasilan sistem pemantauan geoteknik sangat bergantung pada kualitas material instrumen dan presisi saat proses pengerjaan di lapangan. Kesalahan pada pemilihan spesifikasi material atau teknik isolasi bentonit dapat mengakibatkan data yang diperoleh tidak valid dan membahayakan analisis keselamatan proyek.

Untuk memenuhi kebutuhan pemantauan geoteknik yang andal, PT Samudra Teknik Solusindo hadir menyediakan berbagai jenis produk piezometer berkualitas tinggi untuk kebutuhan mengukur dan monitoring tekanan air pori beserta dengan jasa instalasi piezometer. Selain menyediakan instrumen terbaik, PT Samudra Teknik Solusindo juga didukung oleh tim ahli berpengalaman yang melayani jasa instalasi, kalibrasi, hingga pengujian geoteknik profesional di seluruh wilayah Indonesia.

FAQ: Seputar Alat Casgrande Piezometer

Kesimpulan

Casagrande Piezometer tetap menjadi instrumen standar yang sangat dipercaya dalam dunia mekanika tanah dan pemantauan geoteknik. Gabungan antara kesederhanaan mekanis, daya tahan material yang tinggi, serta keakuratan data menjadikannya pilihan ideal untuk pemantauan stabilitas lereng, bendungan, dan proyek reklamasi.

Dengan pemilihan komponen yang tepat serta prosedur instalasi yang sesuai standar teknis, instrumen ini mampu memberikan kepastian keamanan bagi proyek konstruksi jangka panjang.
