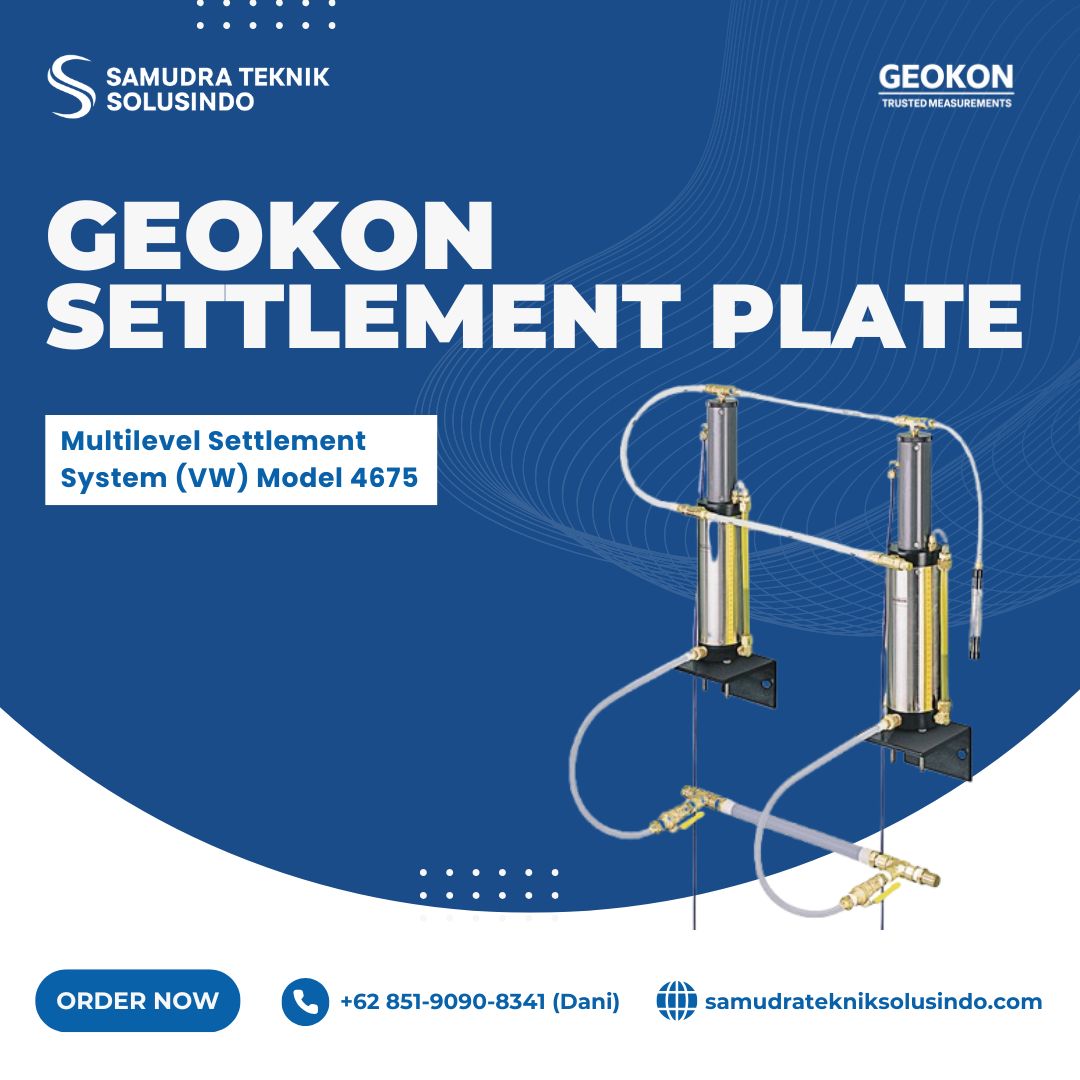

GEOKON Multilevel Settlement System (VW) Model 4675

Deskripsi

GEOKON Multilevel Settlement System (VW) Model 4675 mengukur perubahan elevasi kecil pada berbagai titik. Sistem ini menggunakan beberapa vessel dengan sensor level cairan yang saling terhubung melalui tabung cairan. Satu reference vessel berada pada benchmark stabil, sedangkan vessel lainnya berada pada lokasi pemantauan. Perbedaan settlement atau heave mengubah level cairan pada setiap vessel. Sistem ini cocok untuk terowongan, jembatan, pier, kolom bangunan, dan pelat lantai.

Model 4675 menggunakan transducer vibrating wire untuk mendeteksi perubahan level cairan secara sensitif. Setiap vessel memiliki bobot silinder yang tergantung pada transducer vibrating wire. Perubahan level cairan mengubah gaya apung pada bobot dan memengaruhi tegangan kawat. Vent line membantu mengurangi pengaruh arus udara dan perubahan tekanan barometrik. Sistem dapat mendeteksi perubahan elevasi hingga ±0,02 mm. Pengguna dapat membaca data melalui handheld readout atau sistem data acquisition GEOKON.

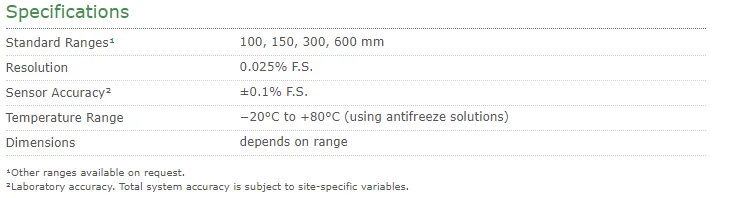

Model 4675 menyediakan rentang standar 100, 150, 300, dan 600 mm. Resolusi sensor mencapai 0,025% F.S., sedangkan akurasi sensor mencapai ±0,1% F.S. Rentang temperatur operasional mencapai -20°C hingga +80°C menggunakan larutan antifreeze. Dimensi sistem bergantung pada rentang pengukuran. Pengguna dapat meminta rentang lain sesuai kebutuhan aplikasi. Sistem membutuhkan vessel pada elevasi yang sama untuk menjaga kinerja pengukuran. Tabung penghubung harus tetap berada di bawah vessel pada seluruh jalurnya.
