Inspeksi Bejana Tekan (Pressure Vessel): Metode NDT yang Umum Dipakai

Inspeksi bejana tekan adalah rangkaian pemeriksaan untuk memastikan wadah bertekanan tetap aman dipakai. Bejana tekan (pressure vessel) adalah wadah tertutup yang menampung gas atau cairan pada tekanan berbeda dari tekanan atmosfer. Contohnya tangki udara kompresor, boiler, separator di fasilitas minyak dan gas, serta reactor di pabrik kimia.

Kerusakan kecil pada dinding bejana bisa berkembang diam-diam. Karena itu, pemeriksaan berkala sangat penting, terutama pada bagian yang tidak terlihat mata. Artikel ini menjelaskan apa saja yang diperiksa, metode NDT yang umum dipakai, dan cara merencanakan pengecekan bejana tekan di lapangan.

Mengapa Inspeksi Bejana Tekan Penting?

Bejana tekan menyimpan energi dalam jumlah besar. Jika dindingnya melemah, kebocoran atau bahkan ledakan bisa terjadi. Selain membahayakan pekerja, insiden semacam itu menghentikan produksi dan merusak peralatan di sekitarnya.

Di Indonesia, bejana tekan termasuk pesawat uap dan bejana tekan yang diatur dalam regulasi keselamatan dan kesehatan kerja. Salah satu rujukannya adalah Permenaker No. 37 Tahun 2016 tentang K3 Bejana Tekan dan Tangki Timbun. Karena itu, pemilik aset umumnya wajib melakukan pemeriksaan dan pengujian secara berkala.

Sebagai contoh, sebuah pabrik makanan memakai bejana uap untuk proses sterilisasi. Setelah bertahun-tahun beroperasi, dinding bagian bawah bisa menipis akibat korosi. Tanpa inspeksi, penipisan itu baru terlihat ketika sudah terlambat.

Jenis Kerusakan yang Dicari Saat Pengecekan Bejana Tekan

Pemeriksa tidak mencari satu jenis cacat saja. Setiap kerusakan punya pola dan lokasi yang berbeda. Berikut yang paling sering menjadi target:

• Korosi dan penipisan dinding: terjadi akibat reaksi dengan fluida di dalam atau kelembapan di luar.
• Retak pada sambungan las: muncul karena tegangan, kelelahan material (fatigue), atau cacat saat pengelasan.
• Cacat las: misalnya porositas, lack of fusion, dan slag inclusion.
• Erosi dan pitting: lubang kecil yang tersembunyi di permukaan dalam.

Selain itu, pemeriksa memperhatikan kondisi nosel, support, dan fondasi bejana. Bagian-bagian ini sering luput, padahal kegagalannya sama berbahayanya.

Metode NDT Bejana Tekan yang Umum Dipakai

NDT (Non-Destructive Testing) adalah teknik pemeriksaan yang tidak merusak atau memotong material. Bejana tetap utuh dan bisa dipakai kembali setelah diuji. Itulah alasan metode NDT bejana tekan menjadi pilihan utama di industri.

Prosedur dan kriteria penerimaan biasanya mengacu pada standar seperti ASME Section V (metode pemeriksaan) dan ASME Section VIII (desain dan fabrikasi bejana tekan). Untuk bejana yang sudah beroperasi, banyak perusahaan memakai API 510 sebagai acuan inspeksi.

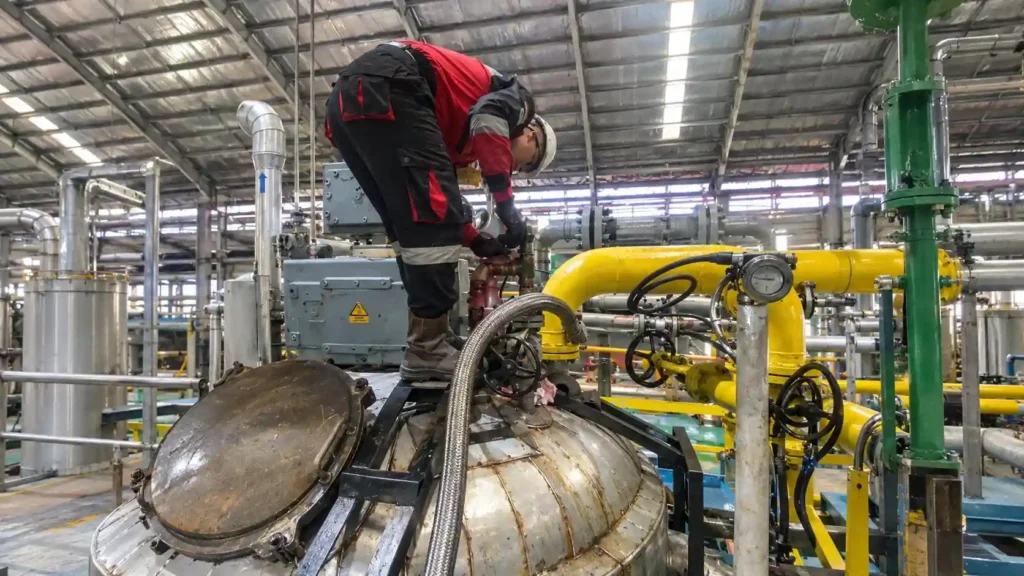

Ultrasonic Testing (UT) Bejana Tekan

Ultrasonic Testing memakai gelombang suara frekuensi tinggi untuk mengukur ketebalan dan mendeteksi cacat di dalam material. Probe memancarkan gelombang, lalu alat membaca pantulannya. Waktu tempuh pantulan menunjukkan ketebalan atau posisi cacat.

Metode ini sangat umum untuk memantau korosi. Misalnya, inspektur mengukur ketebalan dinding di titik-titik tertentu setiap periode, lalu membandingkan hasilnya dengan data sebelumnya. Dari situ, laju korosi bisa diperkirakan dan sisa umur pakai dihitung. Variasi seperti Phased Array UT dan Time of Flight Diffraction (TOFD) membantu memeriksa las dengan lebih detail.

Magnetic Particle Testing (MT)

Magnetic Particle Testing mendeteksi retak di permukaan dan tepat di bawah permukaan pada material feromagnetik, seperti baja karbon. Pemeriksa memagnetisasi area uji, lalu menaburkan partikel besi. Partikel akan berkumpul di sekitar retakan sehingga cacat terlihat.

Metode ini cepat dan relatif ekonomis. Namun, Magnetic Test tidak berlaku untuk baja tahan karat austenitik karena material tersebut tidak bersifat magnetik.

Liquid Penetrant Testing (PT)

Liquid Penetrant Testing cocok untuk cacat terbuka di permukaan, pada material magnetik maupun nonmagnetik. Cairan penetran meresap ke celah halus. Setelah permukaan dibersihkan, cairan developer menarik penetran keluar sehingga garis retak tampak jelas.

Sebagai contoh, Penetrant Test sering dipakai pada bejana stainless steel di industri farmasi. Di sana, Magnetic Test tidak bisa dipakai, sedangkan retak halus tetap harus terdeteksi.

Radiographic Testing (RT)

Radiographic Testing menggunakan sinar-X atau sinar gamma untuk membuat gambar bagian dalam sambungan las. Hasilnya berupa film atau citra digital yang menunjukkan cacat volumetrik, seperti porositas dan slag. Karena melibatkan radiasi, area kerja harus diamankan dan dikerjakan oleh personel bersertifikat.

Radiography Test sering dipakai untuk pemeriksaan las bejana baru atau hasil perbaikan. Namun, prosesnya memakan waktu dan membutuhkan zona aman, sehingga jadwal operasional perlu disesuaikan.

Visual Testing (VT)

Visual Testing adalah tahap paling dasar, tetapi sering mengungkap masalah awal. Inspektur memeriksa permukaan, las, nosel, dan isolasi, kadang dengan bantuan boroskop atau kamera. Hasil VT juga membantu menentukan area mana yang perlu diuji lebih lanjut dengan UT, MT, atau PT.

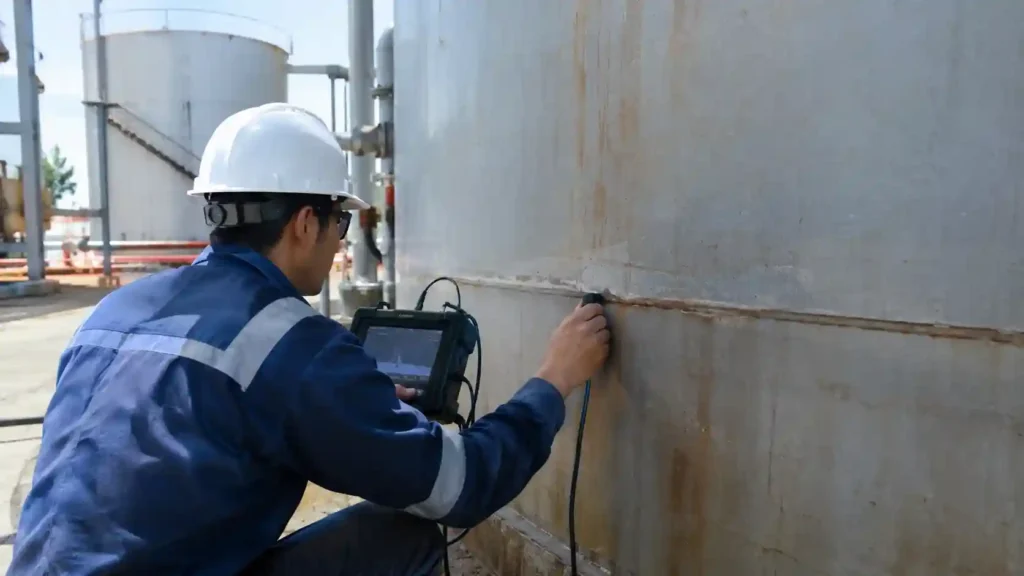

Pemeriksaan Sambungan Las Bejana Tekan

Sambungan las adalah titik paling kritis pada bejana tekan. Struktur logam di area las berubah akibat panas, sehingga zona ini lebih rentan retak. Karena itu, pemeriksaan sambungan las bejana tekan biasanya mendapat porsi terbesar dalam inspeksi.

Kombinasi metode umumnya memberi hasil yang lebih andal. Sebagai ilustrasi, VT dilakukan lebih dulu untuk melihat kondisi permukaan. Berikutnya, Magnetic Test atau Penetrant Test mencari retak halus, lalu Ultrasonic Test atau Radiography Test memeriksa kondisi di dalam las. Dengan urutan ini, pemeriksa dapat menangkap cacat permukaan sekaligus cacat internal.

Tahapan Inspeksi Bejana Tekan di Lapangan

Setiap perusahaan punya prosedur sendiri, tetapi alurnya umumnya serupa:

1. Tinjauan dokumen: pemeriksa membaca data desain, riwayat perbaikan, dan hasil inspeksi sebelumnya.
2. Persiapan: bejana dikosongkan, dibersihkan, dan diamankan sesuai prosedur ruang terbatas bila perlu.
3. Pemeriksaan visual: area bermasalah ditandai.
4. Pengujian NDT: metode dipilih sesuai jenis cacat dan material.
5. Evaluasi dan pelaporan: hasil dibandingkan dengan kriteria penerimaan, lalu tim memberi rekomendasi perbaikan atau interval inspeksi berikutnya.

Perlu diingat, pemilihan metode tergantung kondisi bejana. Bejana tua dengan riwayat korosi menuntut pengukuran ketebalan lebih intensif. Sebaliknya, bejana baru lebih menekankan kualitas las.

Bagaimana Memilih Metode yang Tepat?

Tidak ada satu metode yang cocok untuk semua kasus. Pertimbangkan tiga hal berikut:

• Jenis material: Magnetic test hanya untuk material feromagnetik, sedangkan Penetrant Test dan Ultrasonic Test lebih fleksibel.
• Lokasi cacat: cacat permukaan cocok untuk Penetrant Test atau Magnetic Test, sedangkan cacat internal butuh Ultrasonic Test atau Radiography Test.
• Kondisi operasional: Radiography Test memerlukan area steril dari pekerja lain, sementara Ultrasonic Test lebih mudah dilakukan di lokasi padat.

Jika Anda ragu, diskusikan kondisi bejana dengan inspektur bersertifikat sebelum menentukan metode.

Jasa NDT untuk Inspeksi Bejana Tekan

Menentukan metode yang tepat dan membaca hasilnya membutuhkan personel yang paham prosedur. PT Samudra Teknik Solusindo menyediakan jasa NDT (Non-Destructive Test) yang dapat mendukung kebutuhan pemeriksaan peralatan industri, termasuk bejana tekan. Jika Anda ingin berdiskusi tentang kebutuhan inspeksi di fasilitas Anda, silakan hubungi kami.

FAQ: Seputar Pengecekan Bejana Tekan

Kesimpulan

Inspeksi bejana tekan bukan sekadar kewajiban administratif, melainkan langkah nyata mencegah kecelakaan dan kerugian produksi. Metode seperti UT, MT, PT, RT, dan VT saling melengkapi, sehingga kombinasi yang tepat akan memberi gambaran kondisi bejana secara menyeluruh. Rencanakan pengecekan bejana tekan secara berkala, catat hasilnya, dan libatkan tenaga bersertifikat agar keputusan perawatan berbasis data.
